Опорное значение входного/выходного сигнала ECM
データは参考値であり、各端子とアース間の電圧を測定したものである。
■ 注意 ■
入出力電圧を測定する場合は、ECMアース端子を使用しないこと。これによって、ECMのトランジスタを損傷させる可能性がある。ECM端子以外のアースを使用すること。| 端子番号 | 配線色 | 項目 | 測定条件 | 参考値 |

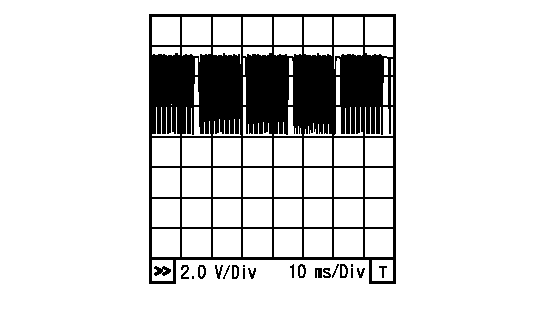

| 61 | R | クランクシャフトポジションセンサ | ［エンジン回転中］
| 約3.8V★ |

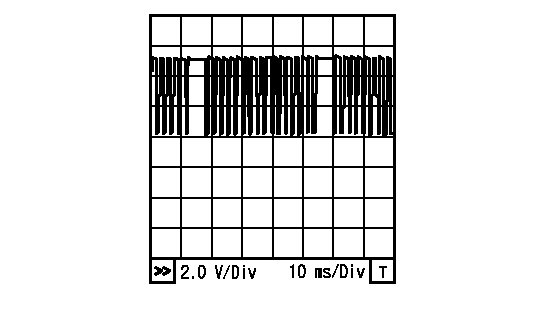

［エンジン回転中］
| 約3.8V★ | |||
| 62 | W | センサアース （クランクシャフトポジションセンサ） | ［エンジン回転中］
| 約0V |
| 74 | V | センサ電源 （冷媒圧力センサ） | ［キースイッチ“ON”］ | 約5V |
| 75 | BR | センサ電源 （クランクシャフトポジションセンサ） | ［キースイッチ“ON”］ | 約5V |
| 71 | Y | センサ電源 （バッテリ電流センサ） | ［キースイッチ“ON”］ | 約5V |
| 102 | SB | センサ電源 （アクセルペダルポジションセンサ2） | ［キースイッチ“ON”］ | 約5V |
