Опорное значение входного/выходного сигнала ECM
参考値は各端子とアース間の電圧を測定した値である。
■ 注意 ■
入出力電圧を測定する場合は、ECMアース端子を使用しないこと。これによって、ECMのトランジスタを損傷させる可能性がある。ECM端子以外のアースを使用すること。| 端子番号 | 配線色 | 項目 | 測定条件 | 参考値 |

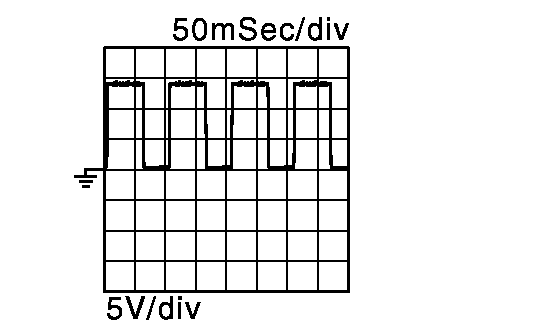

| 3 | G | 空燃比センサ1ヒータ | ［エンジン回転中］
| 約2.9 - 8.8 V★ |
| 49 | W | 空燃比センサ1 | ［キースイッチ“ON”］ | 約2.2V |
| 57 | P | 空燃比センサ1 | ［エンジン回転中］
| 約1.8V 空燃比によって変化する。 |
