Обзор компонентов
バッテリ温度センサはバッテリ電流センサ（1）に内蔵されており、バッテリ雰囲気温度を測定している。

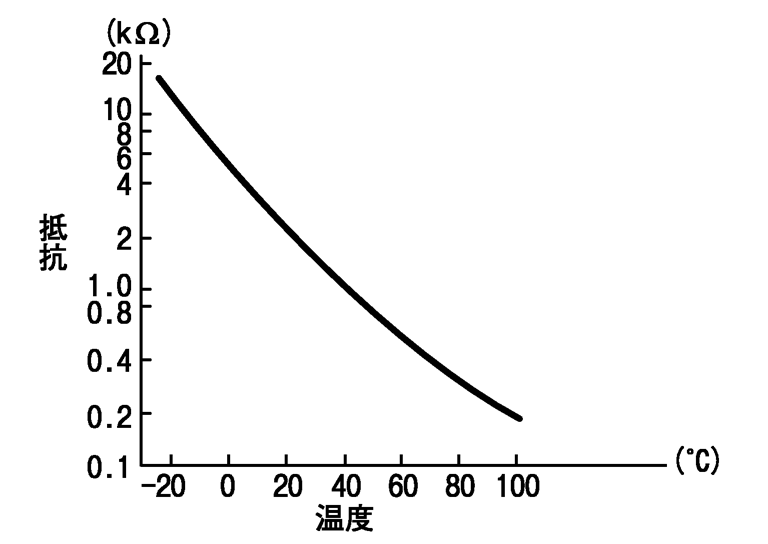

このセンサはサーミスタを使用し温度変化に応じて電気抵抗が変化する。その電気抵抗は温度上昇に伴って減少する。
<参考データ>
| 水温（°C） | 電圧*（V） | 抵抗（kΩ） |
| 25 | 3.333 | 1.9 - 2.1 |
| 90 | 0.969 | 0.222 - 0.258 |
■ 注意 ■
入出力電圧を測定する場合は、ECMアース端子を使用しないこと。これによって、ECMのトランジスタを損傷させることがある。ECM端子以外のアースを使用すること。
