Обзор компонентов
水温センサはエンジン冷却水温を測定している。

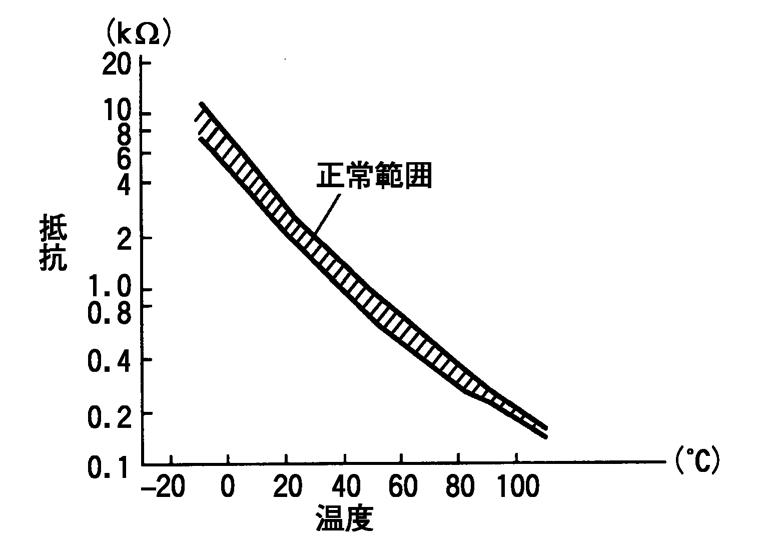

このセンサ（1）はサーミスタを使用し温度変化に応じて電気抵抗が変化する。その電気抵抗は温度上昇に伴って減少する。
<参考データ>
| 水温（°C） | 電圧*（V） | 抵抗（kΩ） |
| −10 | 4.4 | 7.0 - 11.4 |
| 20 | 3.5 | 2.37 - 2.63 |
| 50 | 2.3 | 0.68 - 1.00 |
| 90 | 1.0 | 0.236 - 0.260 |
■ 注意 ■
入出力電圧を測定する場合は、ECMアース端子を使用しないこと。これによって、ECMのトランジスタを損傷させることがある。ECM端子以外のアースを使用すること。
