システム概要

参考：
DTC P1217がDTC U1000、U1001またはU1010と共に表示された場合は、DTC U1000、U1001またはU1010用の故障診断を先に実施する。DTC U1000、U1001 CAN通信、DTC U1010 CAN通信を参照。

クーリングファン制御

*1：エンジン回転信号と始動時の電圧降下によりスタートスイッチONを判定している。
*2：この信号はCAN通信線経由でECMに送られる。
センサ	ECMへの入力信号	ECMの機能	アクチュエータ
カムシャフトポジションセンサクランクシャフトポジションセンサ	エンジン回転数*¹	クーリングファン制御	IPDM E/R （クーリングファンコントロールリレー）
バッテリ	バッテリ電圧*¹
コンビネーションメータ	車速*²
水温センサ	エンジン冷却水温
エアコンスイッチ	エアコンON信号*²
冷媒圧力センサ	冷媒圧力

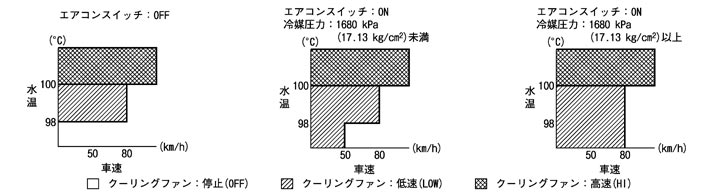

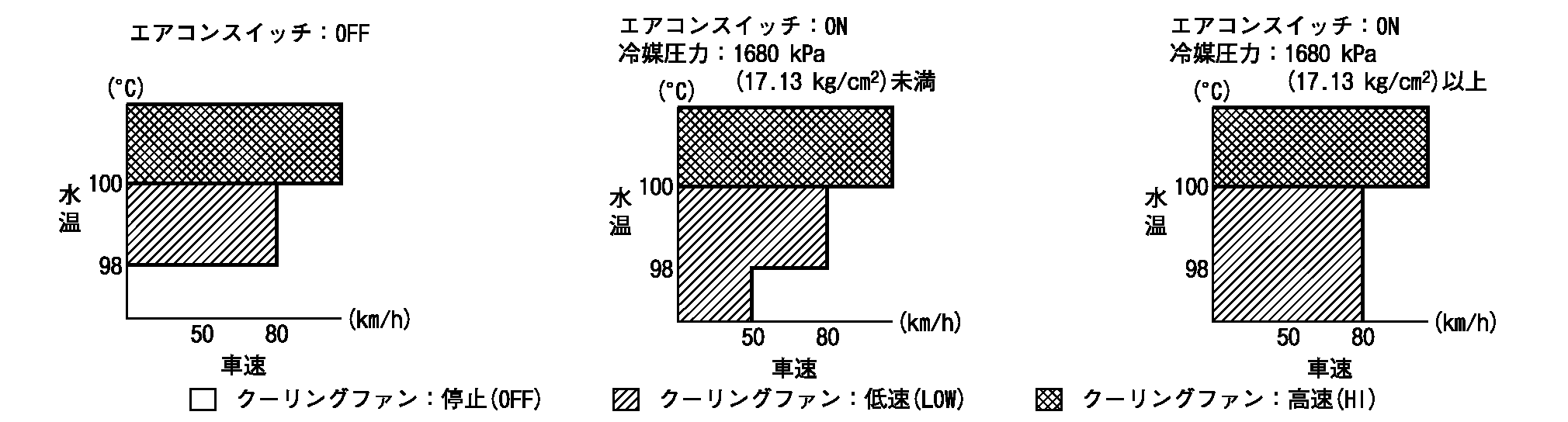

ECMはクーリングファンを車速、水温、冷媒圧力、エアコンON信号に応じて制御する。制御システムは［HI（高速）/LOW（低速）/OFF］の3段階による制御を行う。

クーリングファンモータの作動

クーリングファンコントロールリレーの作動

ECMはCAN通信線経由でIPDM E/Rのクーリングファンコントロールリレーを制御する。

構成部品概要

クーリングファンモータ

クーリングファンモータ端子に下記のように電流が流れると、クーリングファンはそれぞれの速度で回転する。
