Монтажное положение компонента
|

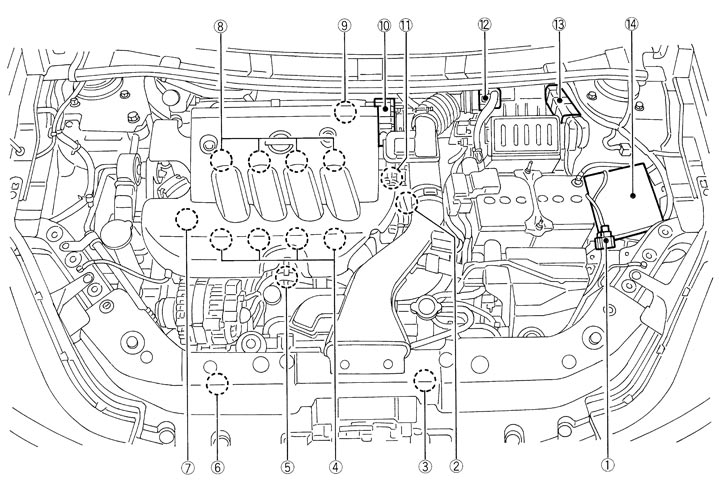

1. |
バッテリ電流センサ |
2. |
カムシャフトポジションセンサ |
3. |
クーリングファン |
|
4. |
フューエルインジェクタ |
5. |
ノックセンサ |
6. |
冷媒圧センサ |
|
7. |
インテークバルブタイミングコントロールソレノイドバルブ |
8. |
イグニッションコイル |
9. |
EVAPパージコントロールソレノイドバルブ |
|
10. |
電子制御スロットル |
11. |
水温センサ |
12. |
エアフローセンサ（吸気温センサ内蔵） |
|
13. |
ECM |
14. |
IPDM E/R |
|
|
|
： 車両前方 |
|
|||
|

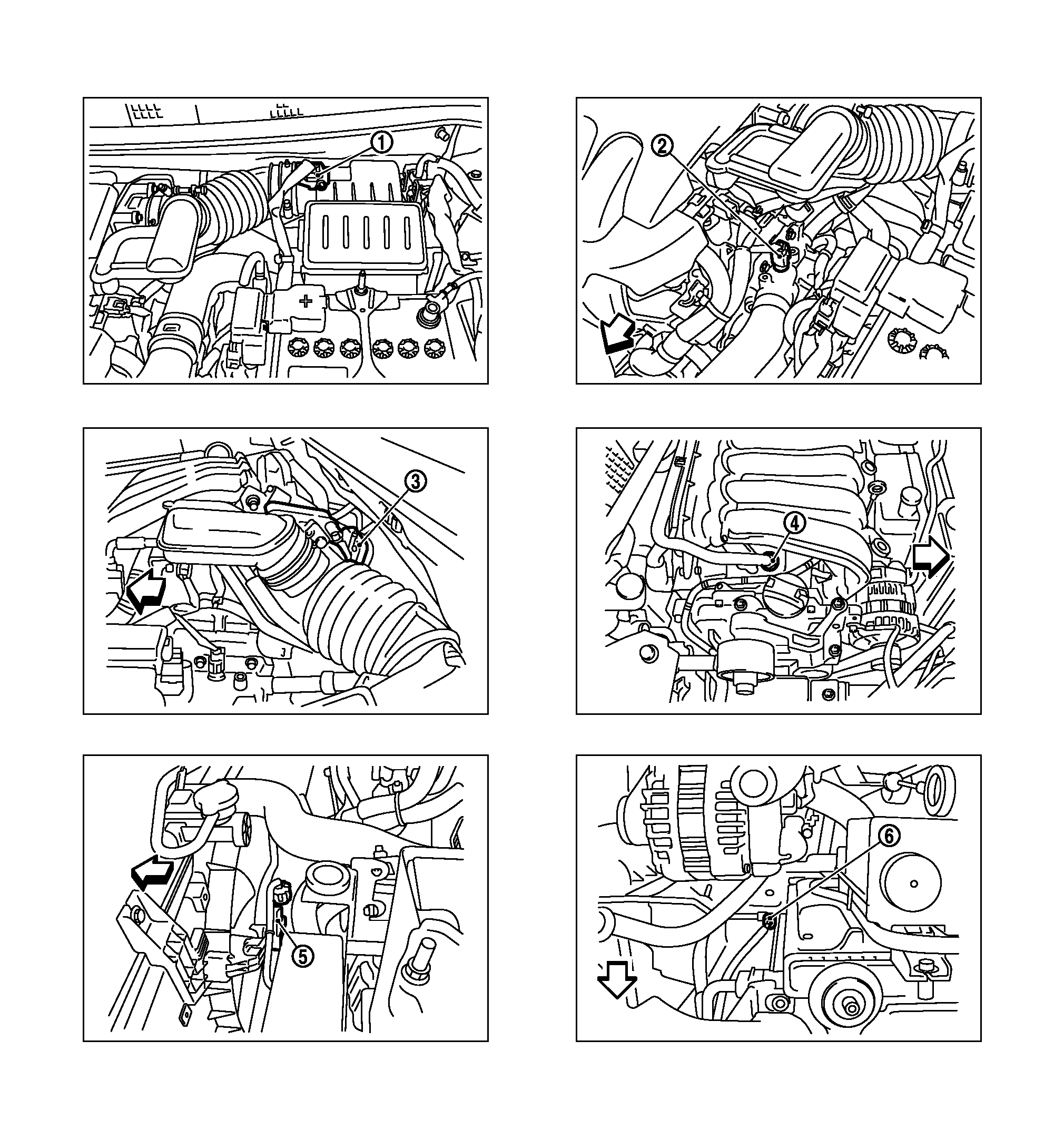

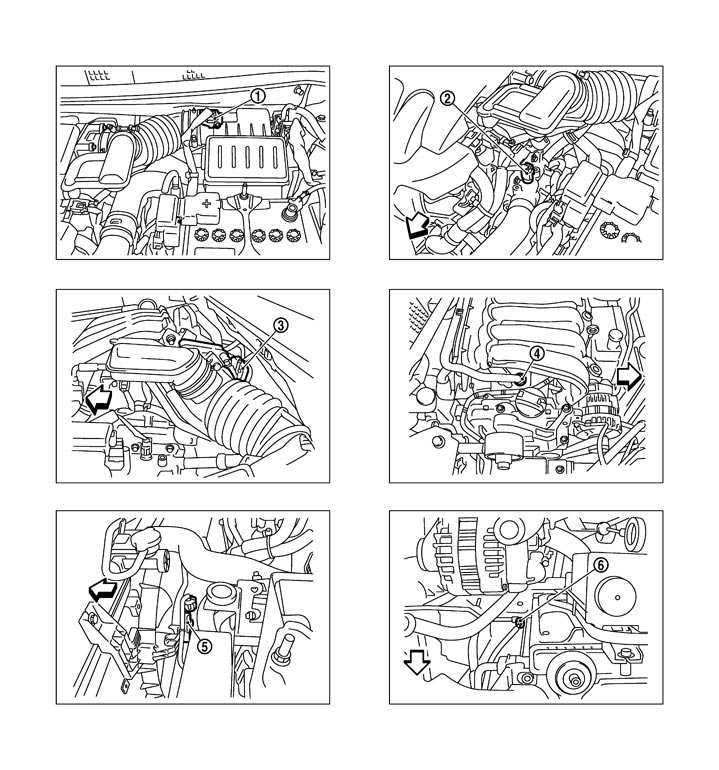

1. |
エアフローセンサ（吸気温センサ内蔵） |
2. |
水温センサ |
3. |
電子制御スロットル |
|
4. |
PCVバルブ |
5. |
クーリングファンモータ |
6. |
冷媒圧力センサ |
|
|
：車両前方 |
|
|
|
|
|

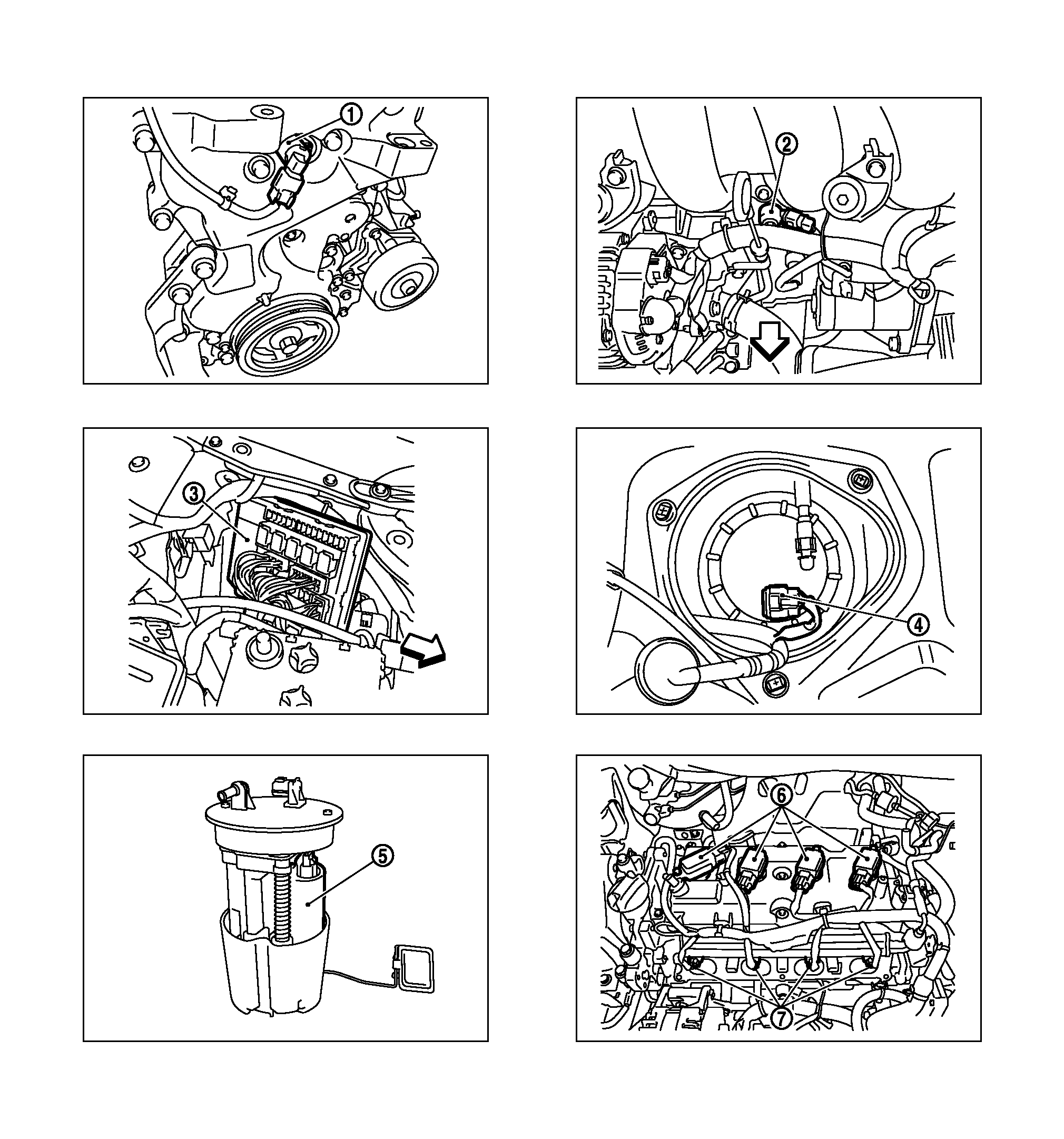

1. |
インテークバルブタイミングコントロールソレノイドバルブ |
2. |
ノックセンサ |
3. |
IPDM E/R |
|
4. |
フューエルゲージユニット（フューエルポンプ内蔵） [運転席側セカンドシート下方] |
5. |
フューエルポンプ |
6. |
イグニッションコイル [インテークマニホールド取り外し時] |
|
7. |
フューエルインジェクタ [インテークマニホールド取り外し時] |
|
|
|
|
|
|
：車両前方 |
|
|
|
|
|

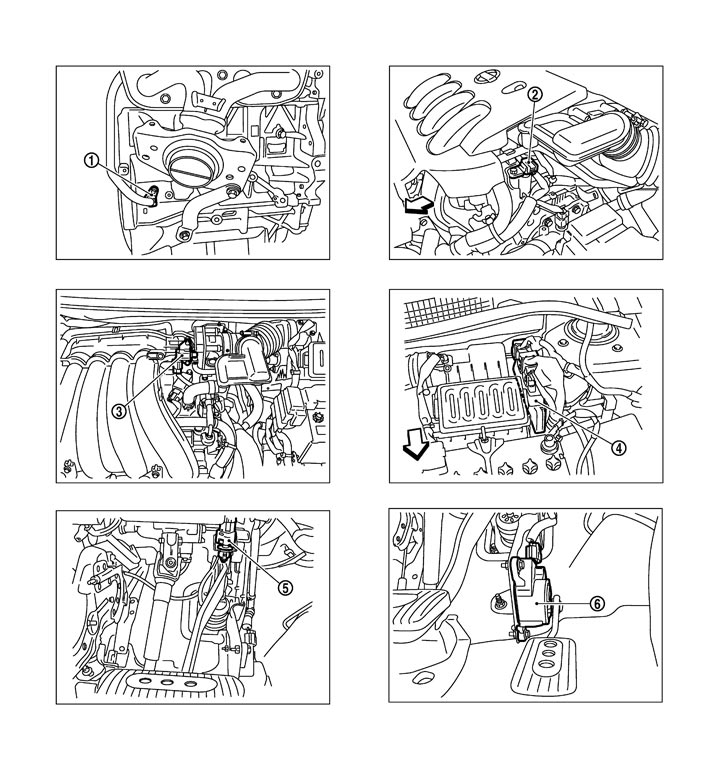

1. |
クランクシャフトポジションセンサ |
2. |
カムシャフトポジションセンサ |
3. |
EVAPパージコントロールソレノイドバルブ |
|
4. |
ECM |
5. |
ストップランプスイッチ |
6. |
アクセルペダルポジションセンサ |
|
|
：車両前方 |
|
|
|
|
|

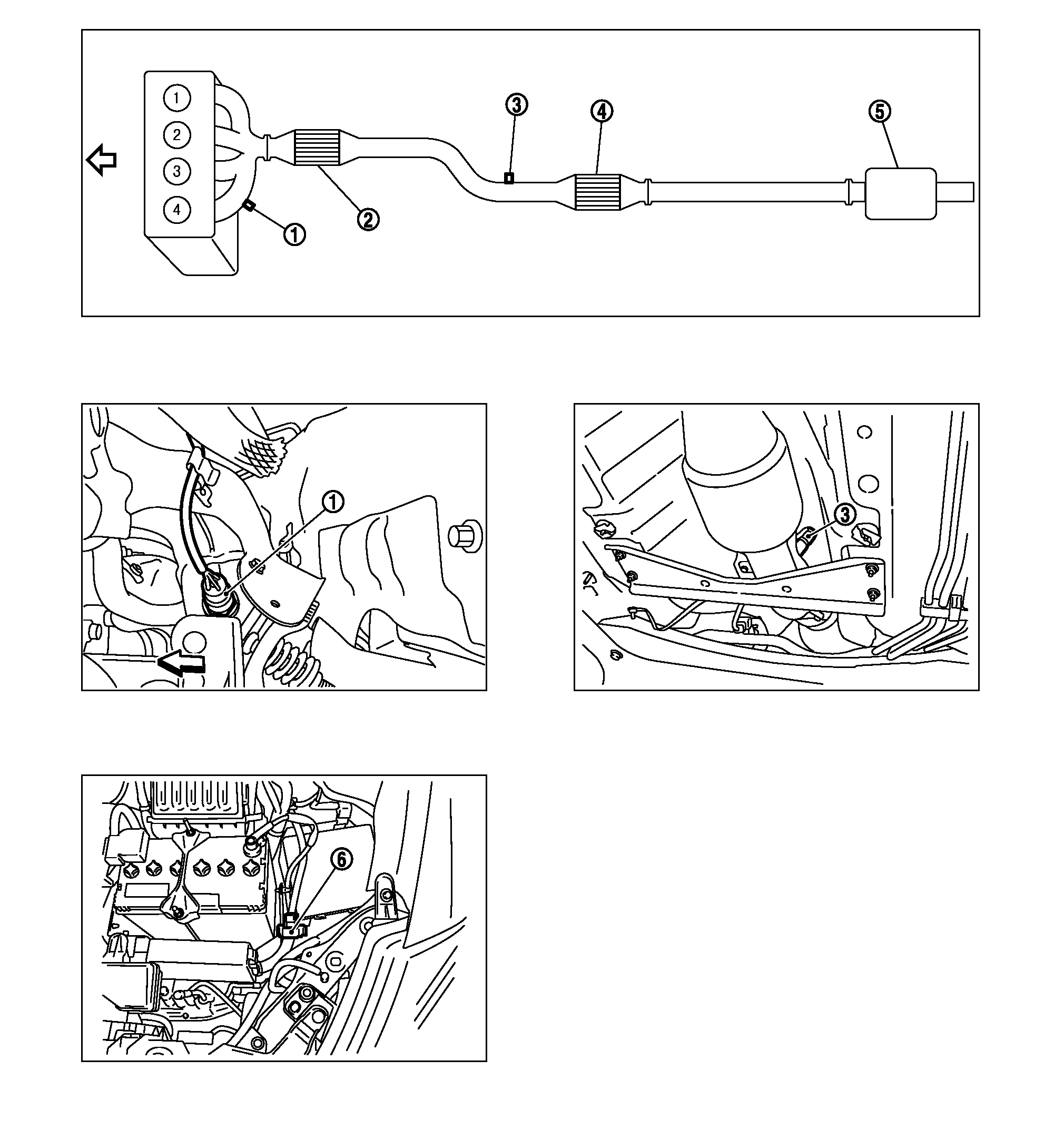

1. |
O2センサ1 |
2. |
三元触媒（マニホールド） |
3. |
O2センサ2 |
|
4. |
三元触媒（床下） |
5. |
マフラ |
6. |
バッテリ電流センサ |
