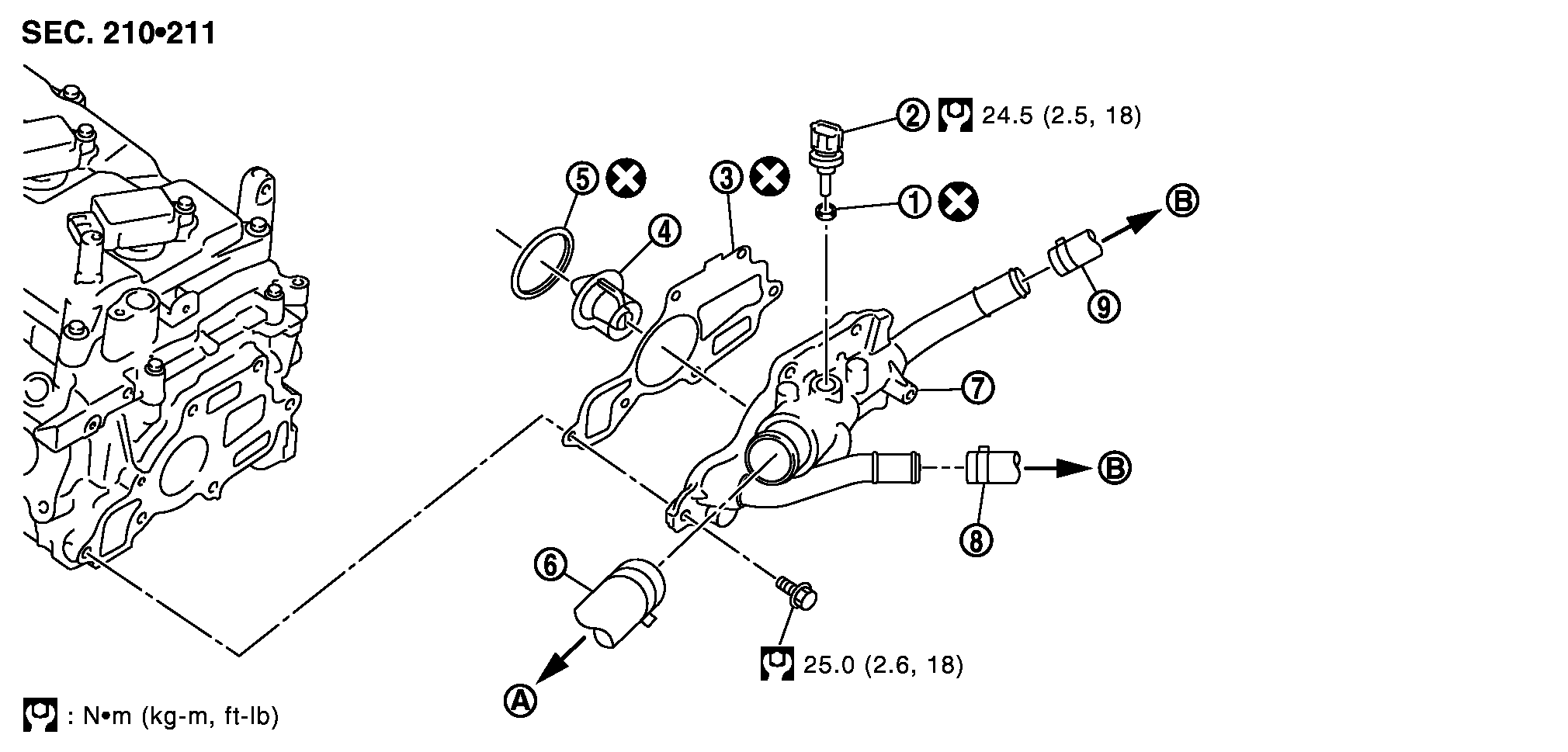

Схема конфигурации
|
1. |
ワッシャー |
2. |
水温センサ |
3. |
ガスケット |
|
4. |
ウオーターコントロールバルブ |
5. |
ゴムリング |
6. |
ラジエーターホース（アッパー） |
|
7. |
ウオーターアウトレット |
8. |
ヒーターホース |
9. |
ヒーターホース |
|
A. |
ラジエーターへ |
B. |
ヒーターコアへ |
|
|
- 構成図内のシンボルマークについては、GI編構成図の見方を参照する。
