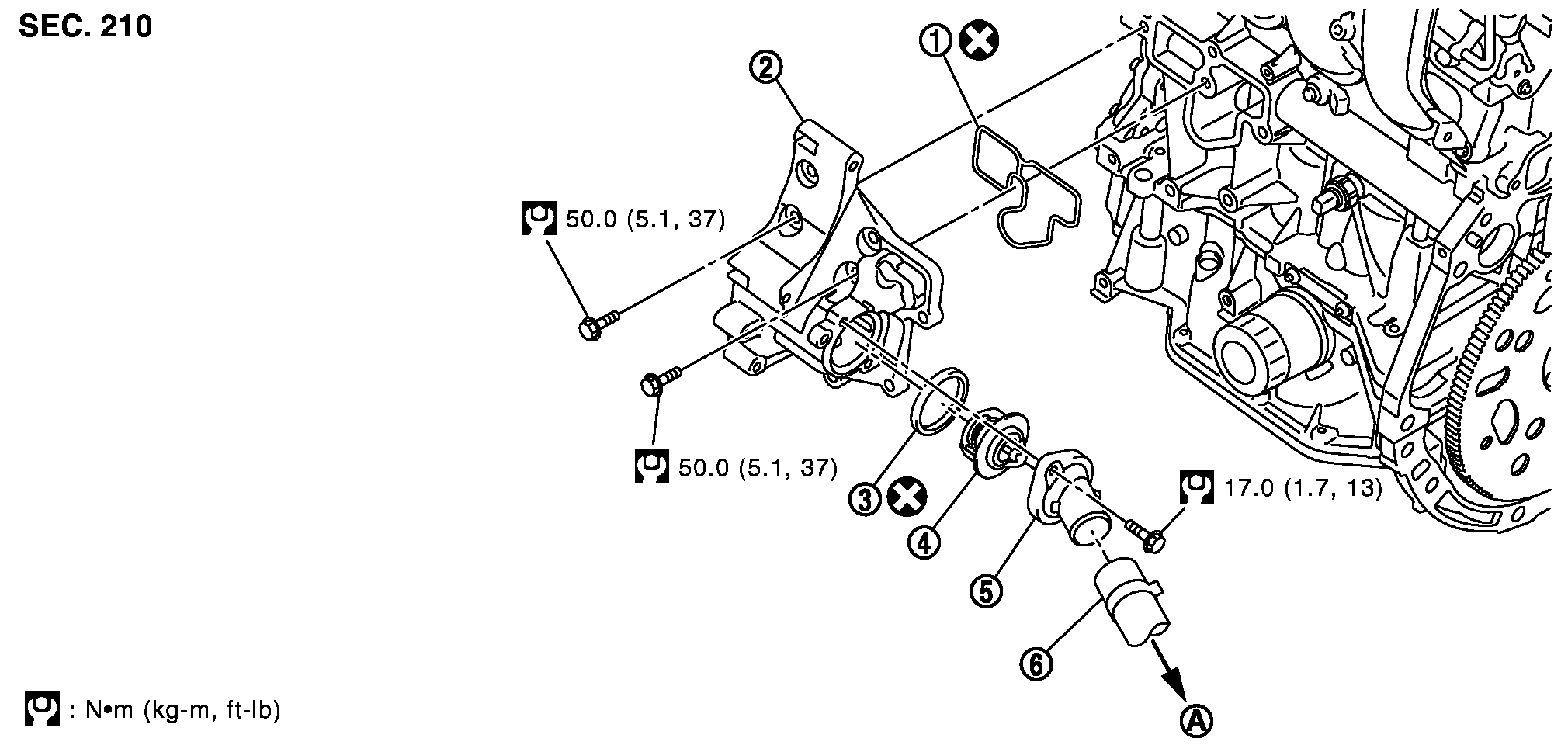

Схема конфигурации
|
1. |
ガスケット |
2. |
サーモスタットハウジング |
3. |
ゴムリング |
|
4. |
サーモスタット |
5. |
ウオーターインレット |
6. |
ラジエーターホース（ロア） |
|
A. |
ラジエーターへ |
|
|
|
|
- 構成図内のシンボルマークについては、GI編構成図の見方を参照する。
Схема конфигурации термостата
|
1. |
ガスケット |
2. |
サーモスタットハウジング |
3. |
ゴムリング |
|
4. |
サーモスタット |
5. |
ウオーターインレット |
6. |
ラジエーターホース（ロア） |
|
A. |
ラジエーターへ |
|
|
|
|
