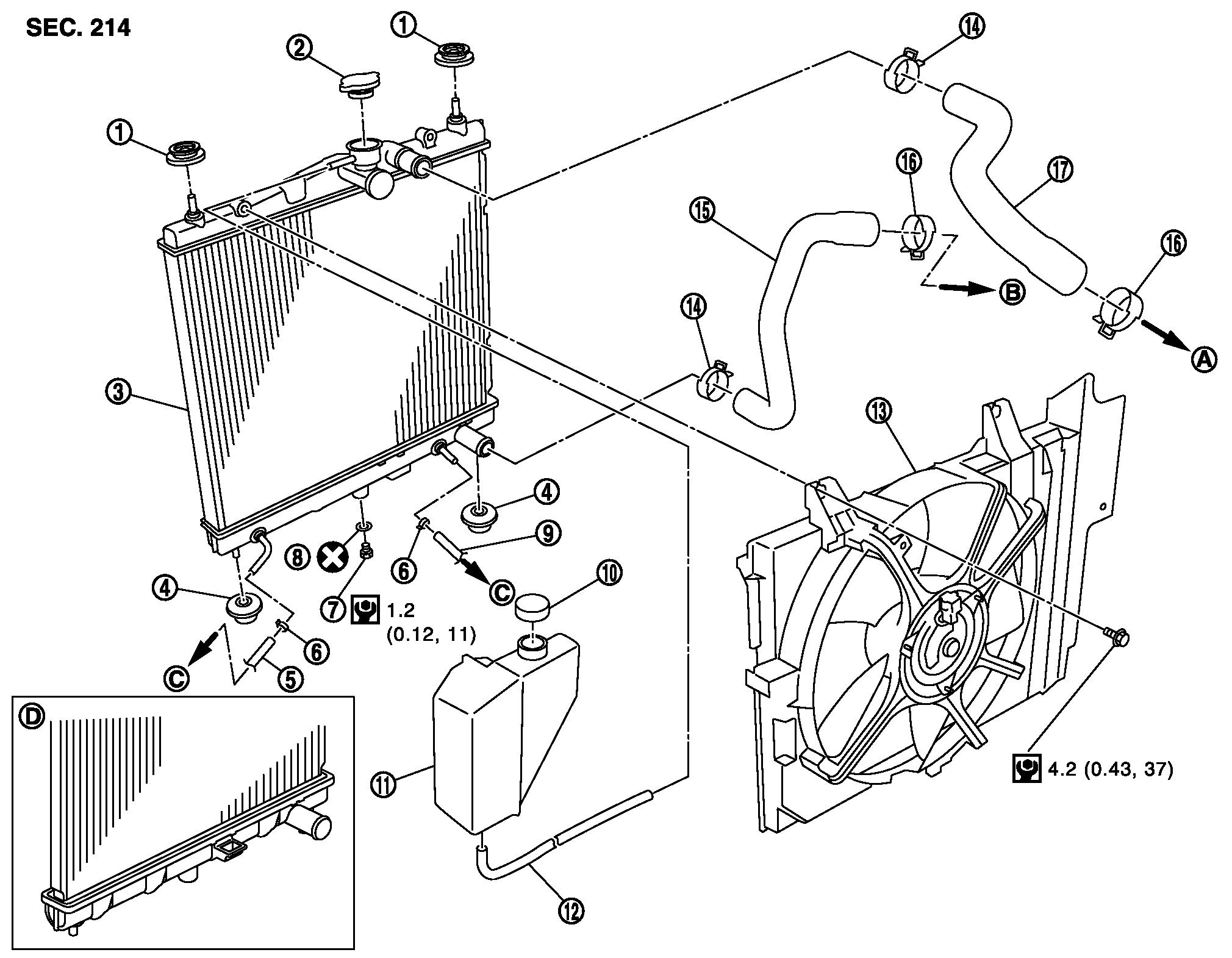

Схема конфигурации




1.
マウントラバー(アッパー)
2.
ラジエーターキャップ
3.
ラジエーター
4.
マウントラバー(ロア)
5.
A/Tフルードクーラーホース
6.
クランプ
7.
ドレーンプラグ
8.
Oリング
9.
A/Tフルードクーラーホース
10.
リザーバータンクキャップ
11.
リザーバータンク
12.
リザーバータンクホース
13.
クーリングファンASSY
14.
クランプ
15.
ラジエーターホース(ロア)
16.
クランプ
17.
ラジエーターホース(アッパー)


A.
ウオーターアウトレットへ
B.
ウオーターインレットへ
C.
トランスアクスルへ
D.
CVT





  • 構成図内のシンボルマークについては、GI編構成図の見方を参照する。
