Снятие и установка заднего сальника
取り外し- 1.トランスアクスルASSYを取り外す。
- A/T：「トランスアクスル」トランスアクスルASSYを参照する。
- CVT：「トランスアクスル」車両からの脱着を参照する。
- 2.ドライブプレートを取り外す。シリンダーブロックを参照する。
- 3.マイナスドライバー等を使用して、リヤオイルシールを取り外す。
■ 注意 ■
取付面、及びクランクシャフトに傷を付けないよう注意すること。 取り付け- 1.新品のリヤオイルシール外周全周に液状ガスケット（スリーボンド1218B相当品）を薄く塗布する。： 「既刊 HR ENGINE ユニット整備要領書（A260301）」を参照する。

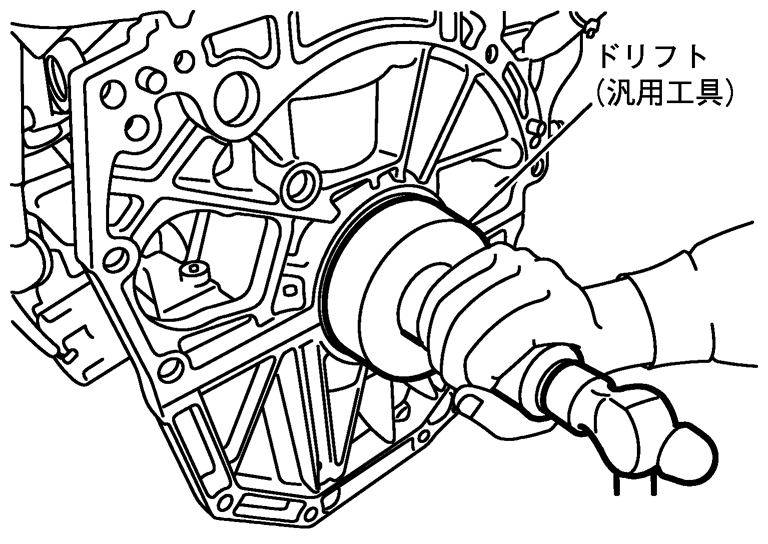

- 2.外径約φ113 mm、内径約φ90 mmのドリフト（汎用工具）を使用して、リヤオイルシールを圧入する。

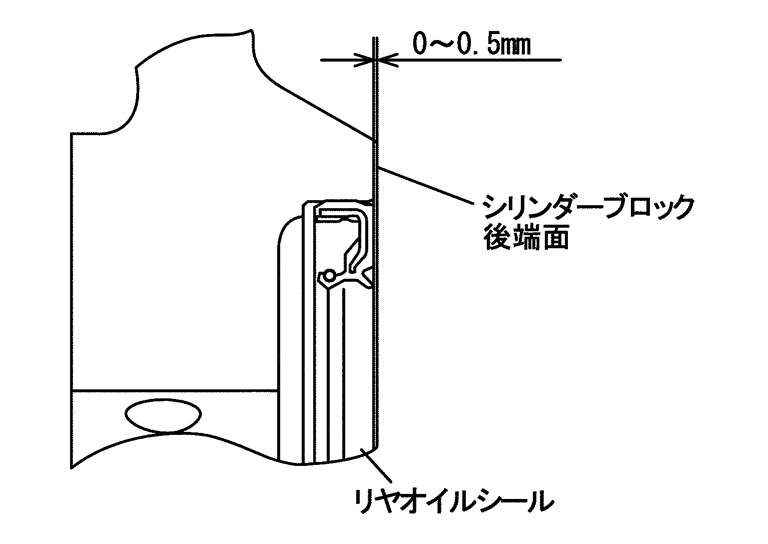

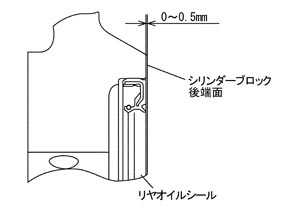

- 図の寸法になるよう圧入する。
■ 注意 ■- オイルシールリップの塗布されたグリースに触れないこと。
- シリンダーブロック、オイルパン（アッパー）、及びクランクシャフトに傷を付けないよう注意すること。
- オイルシールのまくれ、傾きがないようまっすぐに圧入すること。
参考：寸法の基準面はシリンダーブロックの後端面。 - オイルシールリップの塗布されたグリースに触れないこと。
- 3.リヤオイルシール圧入後、後端面側にはみ出した液状ガスケットを完全に拭き取る。
- 4.以下は取り外しと逆の手順で取り付ける。
