Снятие и установка

参考：
各部の取付後の点検は点検を参照する。

［付帯作業］

フューエルフィードホース取り外し、取り付け

参考：
クイックコネクター部の分離、接続要領を記載する。

取り外し

■ 注意 ■
クイックコネクターとフューエルフィードホースの接続部は分離しないこと。（圧入による一体構造）

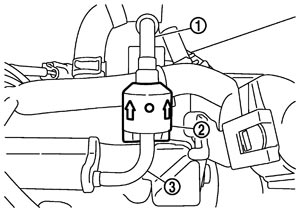

以下の要領でクイックコネクターリリース（A）（サービス設定品：以下名称を「リリース」と略す）を使用してクイックコネクター（1）をフューエルチューブ（2）から分離する。

1.リリースのスリーブ側をクイックコネクターに向けてセットする。

■ 注意 ■

リリースを強く挿入してもクイックコネクターは外れないので突き当たった位置で保持すること。

■ 注意 ■

図の“a”部を持って引き抜くこと。
燃料が漏れるので受け皿、ウエス等を用意すること。
火気に注意すること。
分離している間、損傷、異物の付着を防ぐためビニール袋等で開口部をふさぐこと。
クイックコネクター内のOリングを傷付けないよう注意すること。

接続作業

以下の手順でクイックコネクターを接続する。

1.異物の付着がないこと、フューエルチューブ、及びクイックコネクターに損傷がないことを確認する。

2.新品のエンジンオイルをフューエルチューブ先端全周に少量塗布する。

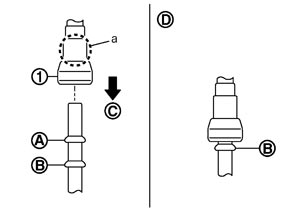

車両側はフューエルチューブに2箇所あるスプールの先端側が完全にクイックコネクター内に入り、2段目のスプールがクイックコネクター端からわずかに離れた位置になるまで挿入する。■ 注意 ■
図の“a”部を持って挿入すること。
傾けて挿入した場合は、内部のOリングが損傷することがあるので、慎重に軸心を合わせること。（横荷重厳禁）
「カチッ」というかん合音とかん合した時の手応えを確認すること。
類似音による誤認の可能性があるので、必ず以下の手順4.、及び「クイックコネクターキャップ取り付け」に示す方法で確実なかん合を確認すること。

4.フューエルフィードホースがホースブラケットに固定されていない状態で、クイックコネクターを手で強く引っ張り、フューエルチューブから抜けないことで確実なかん合状態を確認する。

クイックコネクターキャップ取り付け

取り付け
