Снятие и установка сальника клапана
取り外し- 1.カムシャフトを取り外す。カムシャフトを参照する。
- 2.バルブリフターを取り外す。カムシャフトを参照する。
- 3.クランクシャフトを回し、オイルシールを取り外す気筒を上死点位置にしてバルブの気筒内落下を防止する。
■ 注意 ■

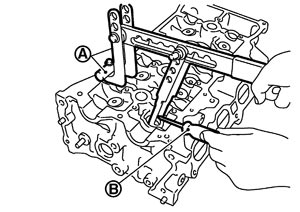

クランクシャフトを回すとき、タイミングチェーンがフロントカバー内で噛み込まないよう注意すること。- 4.バルブスプリングコンプレッサー［特殊工具：KV10116200］、及びアダプター［特殊工具：KV10109220］（A）を使用して、バルブコレットを外し、バルブスプリングリテーナー、バルブスプリングを取り外す。
| B | ：マグネットドライバー |
■ 注意 ■

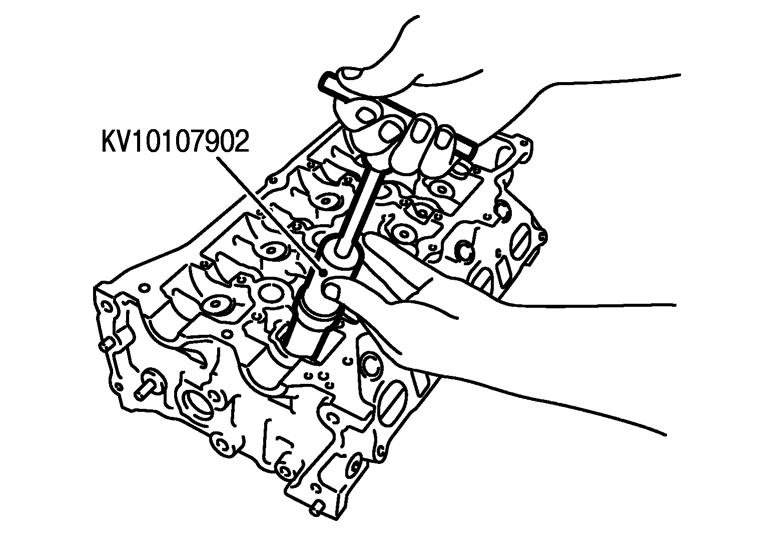

バルブリフター穴に傷を付けないよう作業すること。- 5.バルブオイルシールプーラー（特殊工具）を使用して、バルブオイルシールを取り外す。
取り付け- 1.新品のバルブオイルシールかん合部、及びシールリップ部にエンジンオイルを塗布する。

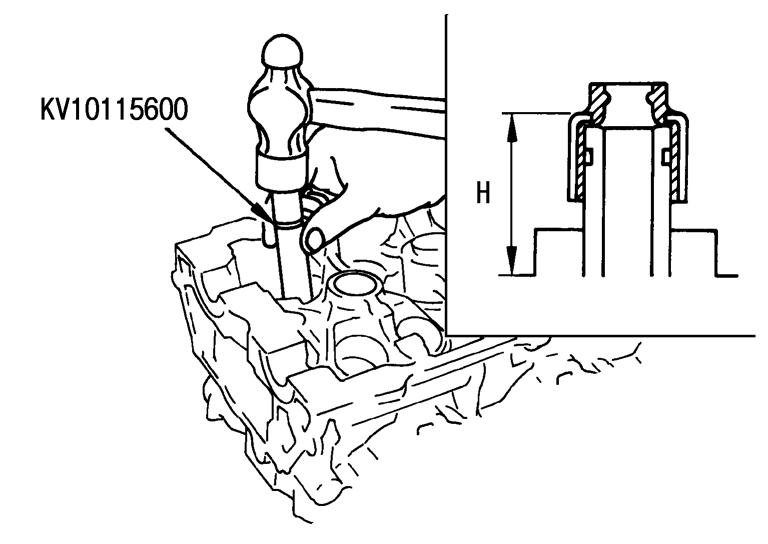

- 2.バルブオイルシールドリフト（特殊工具）を使用して、バルブオイルシールを図の高さになるよう圧入する。
| 取付高さH | ：13.2 ‐ 13.8 mm |
- 3.以下は取り外しと逆の手順で取り付ける。
