Снятие и установка
取り外し- 1.前輪を右一杯に操舵する。
- 2.右フェンダープロテクターを取り外す。フェンダープロテクターを参照する。

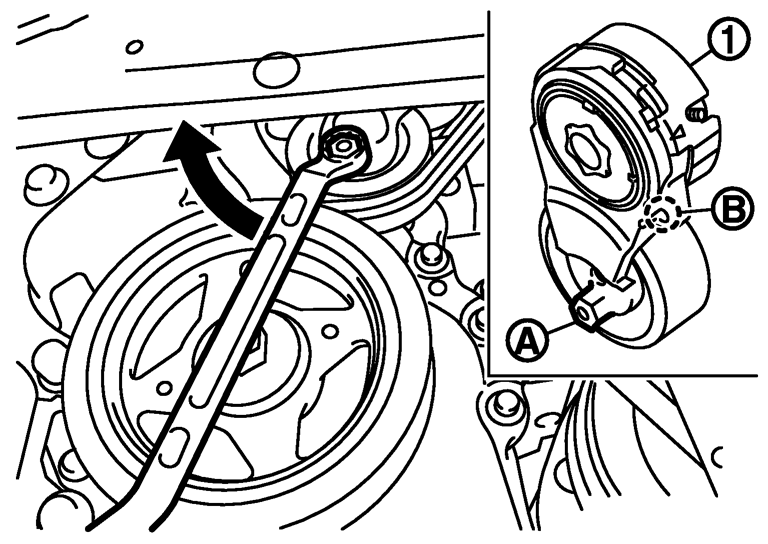

- 3.補機ベルトオートテンショナー（1）の六角部（A）をメガネレンチ等で確実に保持し、矢印方向（ベルト緩み方向）に移動させる。
| B | : 保持用ボス |
■ 注意 ■
保持工具が外れた場合を考慮して、挟む危険のある位置に手を入れないこと。- 4.手順3.の状態で、直径約6 mmの棒（L形六角棒レンチ等）を保持用ボスに差し込んでテンショナープーリーを固定する。
- 5.オートテンショナーのプーリーから順に補機ベルトを外して取り外す。

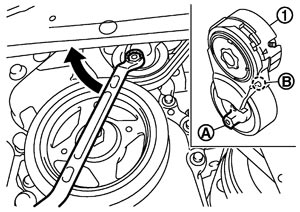

取り付け- 1.補機ベルトオートテンショナー（1）の六角部（A）をメガネレンチ等で確実に保持し、矢印方向に移動させる。
| B | : 保持用ボス |
■ 注意 ■
保持工具が外れた場合を考慮して、挟む危険のある位置に手を入れないこと。- 2.手順1.の状態で直径約6 mmの棒（L形六角棒レンチ等）を保持用ボスに差し込んでテンショナープーリーを固定する。
- 3.全てのプーリーに補機ベルトを掛ける。
- 補機ベルトの経路が正しいことを確認すること。張り点検を参照すること。
- 補機ベルトが各プーリー溝に確実に噛み合っていることを確認すること。
■ 注意 ■
- 4.手順2.で行った補機ベルトオートテンショナーの固定を解除する。
- 5.クランクプーリーを2回転以上回し、プーリー間の張力を均等化する。
- 6.補機ベルトオートテンショナーのインジケーターが使用可能範囲にあることを確認する。張り点検を参照する。
