Принципиальная схема системы двигателя
概要アルミダイカスト製シリンダーブロック、アルミ合金製シリンダーヘッド等の採用により、軽量化を図った。

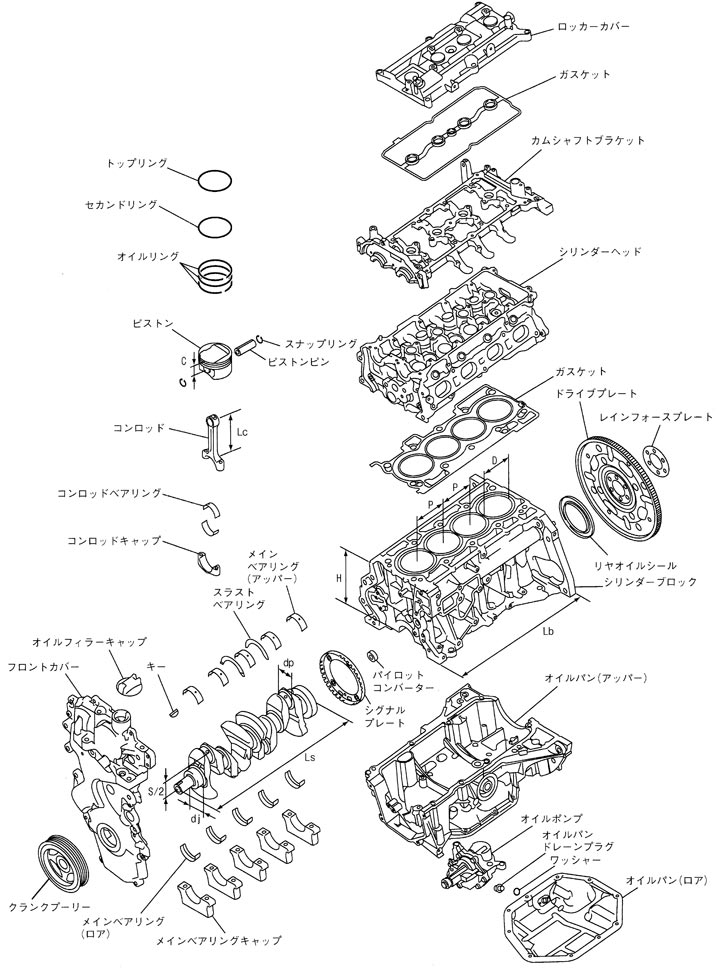

主な部品構成図
主運動系寸法一覧
|
シリンダーブロック高さ（クランクシャフト中心より） |
H（mm） |
215.0 |
|
シリンダーブロック全長 (前端からリヤオイルシールハウジング部） |
Lb（mm） |
413.2 |
|
ボア間ピッチ |
P（mm） |
92.0 |
|
シリンダーボア径 |
D（mm） |
φ84.0 |
|
ストローク |
S（mm） |
81.1 |
|
クランクシャフトジャーナル径 |
dj（mm） |
φ52.0 |
|
クランクシャフトピン径 |
dp（mm） |
φ44.0 |
|
クランクシャフト全長 |
Ls（mm） |
456.45 |
|
ピストンコンプレッションハイト |
C（mm） |
31.13 |
|
コンロッド中心間距離 |
Lc（mm） |
143.49 |
