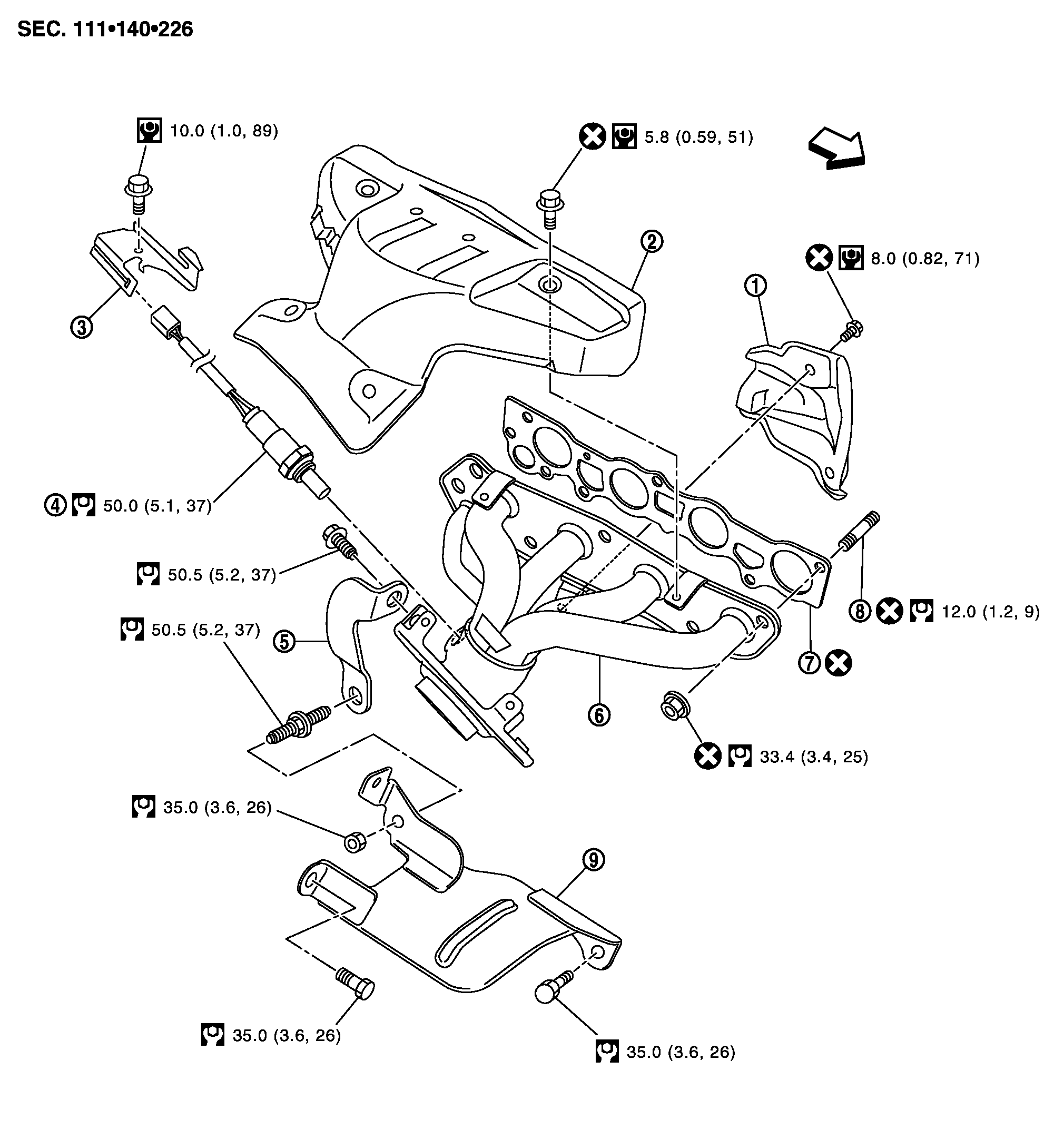

Схема конфигурации
|
1. |
エキゾーストマニホールドカバー |
2. |
エキゾーストマニホールドカバー |
3. |
ハーネスブラケット |
|
4. |
空燃比センサ1（CVT） O2センサ1（A/T） |
5. |
エキゾーストマニホールドステー |
6. |
エキゾーストマニホールド |
|
7. |
ガスケット |
8. |
スタッドボルト |
9. |
ヒートインシュレーター |
|
：エンジンフロント |
|
|
|
|
- 構成図内のシンボルマークについては、GI編構成図の見方を参照する。
参考：
- 構成図内の部品形状は、A/T車を例に示す。CVT車はヒートインシュレーター取付部の形状細部が異なる。
