Схема конфигурации
|
1. |
エキゾーストマニホールドカバー |
2. |
エキゾーストマニホールド |
3. |
ガスケット |
|
4. |
スタッドボルト |
5. |
ハーネスブラケット |
6. |
O2センサ1 |
|
7. |
エキゾーストマニホールドステー |
|
|
|
|
- 構成図内のシンボルマークについては、GI編構成図の見方を参照する。

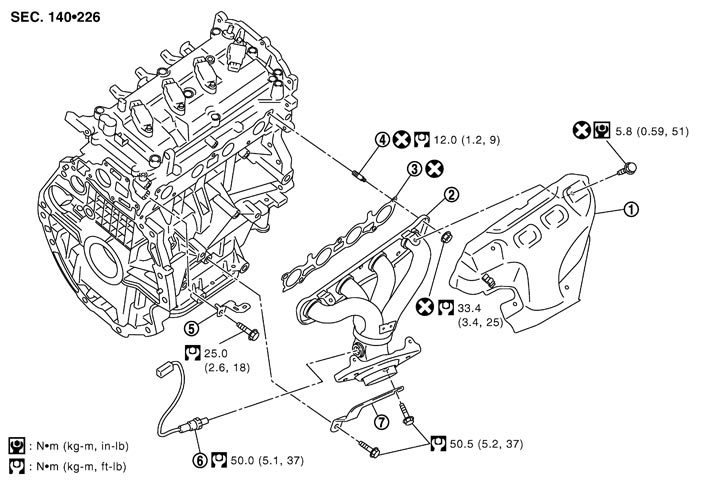

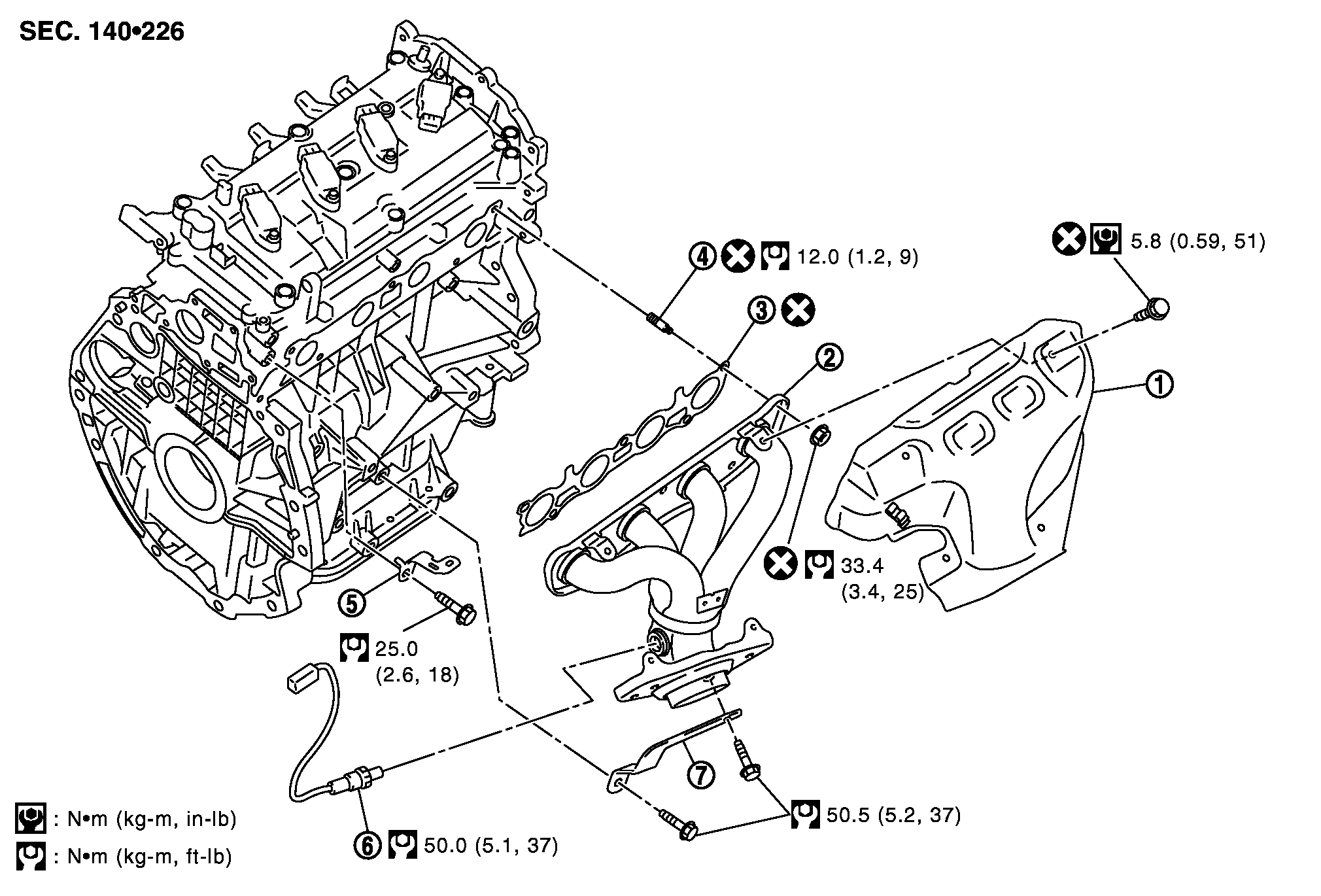

Схема конфигурации выпускного коллектора
