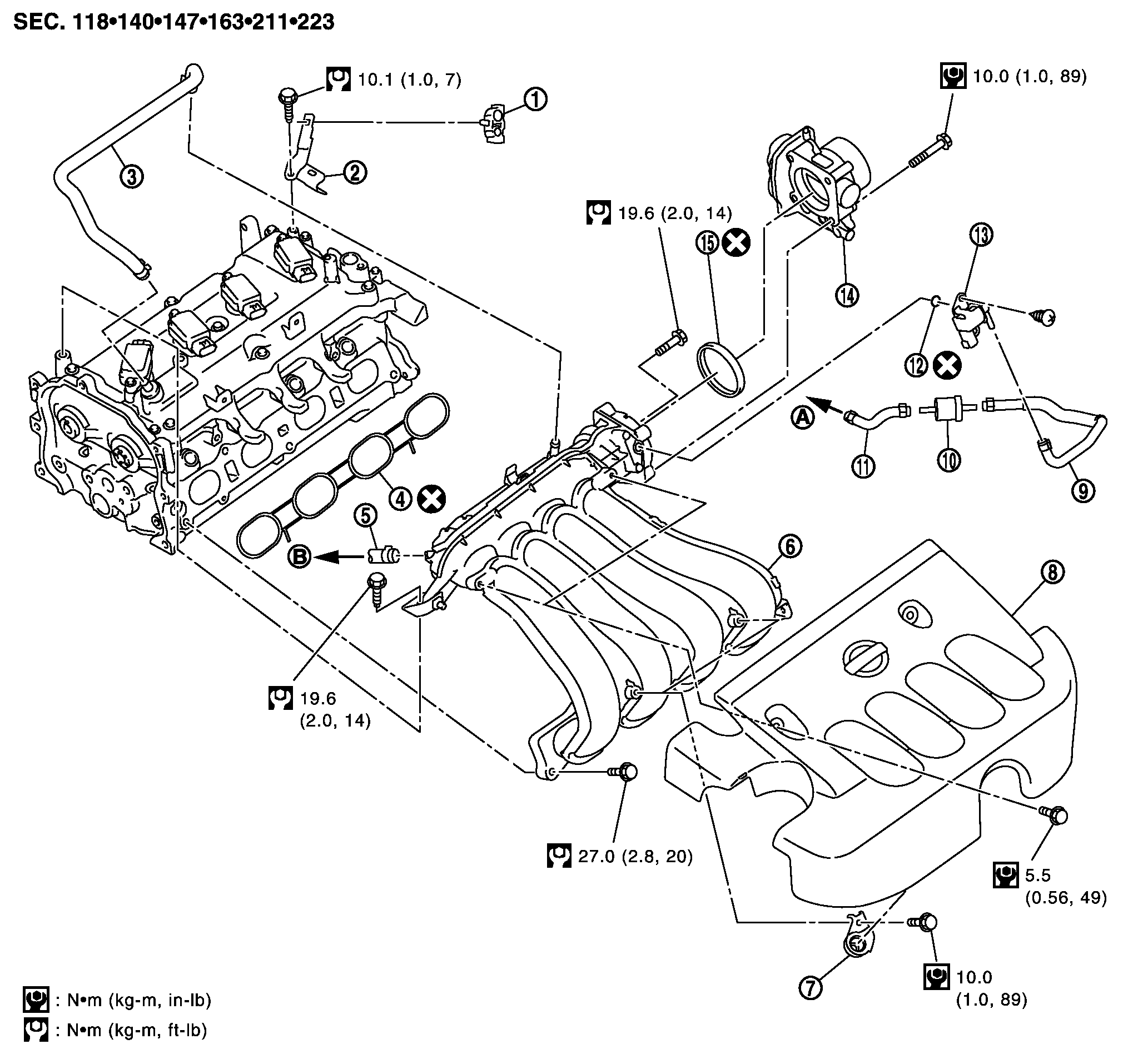

Схема конфигурации
|
1. |
ホースクランプ |
2. |
ブラケット |
3. |
PCVホース |
|
4. |
ガスケット |
5. |
バキュームホース |
6. |
インテークマニホールド |
|
7. |
エンジンカバーブラケット |
8. |
エンジンカバー |
9. |
EVAPホース |
|
10. |
バキュームタンク |
11. |
EVAPホース |
12. |
Oリング |
|
13. |
EVAPパージコントロールソレノイドバルブ |
14. |
電子制御スロットル |
15. |
ガスケット |
|
A. |
床下集中配管へ |
B. |
ブレーキブースターへ |
|
|
- 構成図内のシンボルマークについては、GI編構成図の見方を参照する。
