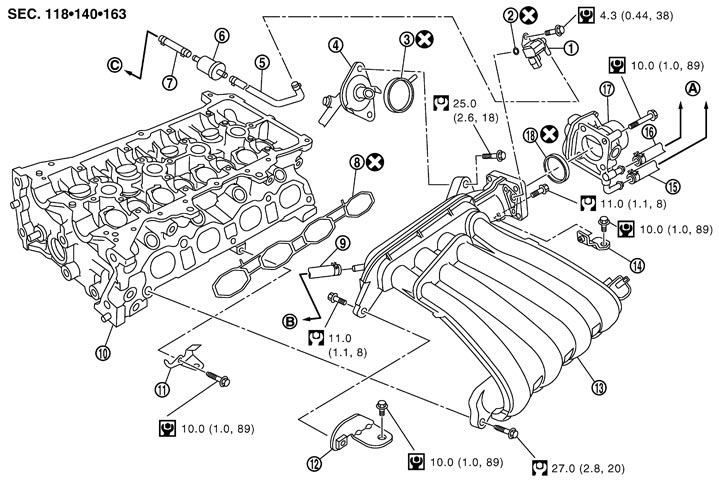

Схема конфигурации
|
1. |
EVAPパージコントロールソレノイドバルブ |
2. |
Oリング |
3. |
ガスケット |
|
4. |
EGRガイドチューブ |
5. |
EVAPホース |
6. |
バキュームタンク |
|
7. |
EVAPホース |
8. |
ガスケット |
9. |
バキュームホース |
|
10. |
シリンダーヘッド |
11. |
インテークマニホールドサポート （センター） |
12. |
インテークマニホールドサポート （フロント） |
|
13. |
インテークマニホールド |
14. |
インテークマニホールドサポート（リヤ） |
15. |
ウオーターホース |
|
16. |
ウオーターホース |
17. |
電子制御スロットル |
18. |
ガスケット |
|
A. |
ウオーターアウトレットへ |
B. |
ブレーキブースターへ |
C. |
床下集中配管へ |
- 構成図内のシンボルマークについては、GI編構成図の見方を参照する。
