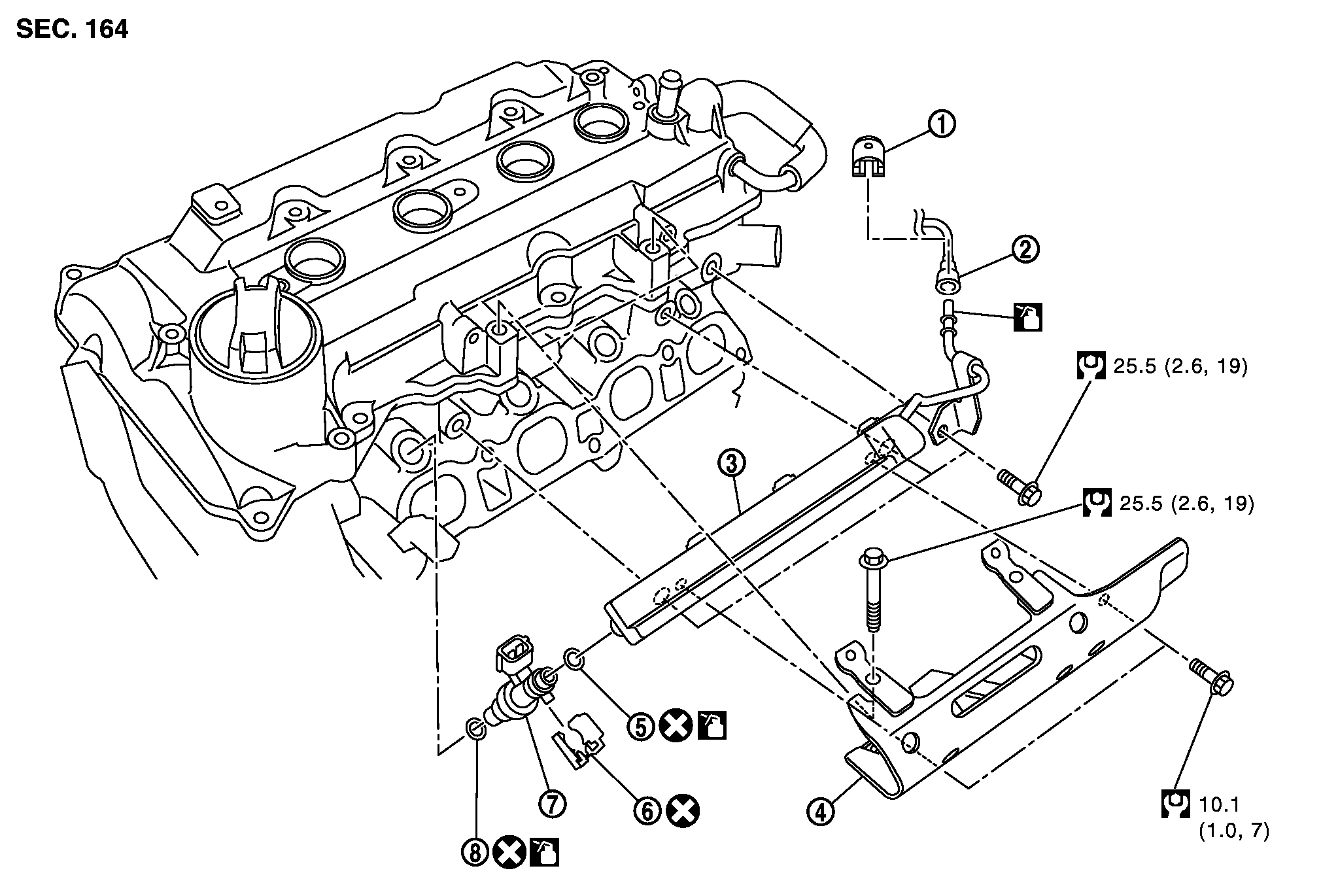

Схема конфигурации
|
1. |
クイックコネクターキャップ |
2. |
フューエルフィードホース |
3. |
フューエルチューブ |
|
4. |
フューエルチューブプロテクター |
5. |
Oリング（黒） |
6. |
クリップ |
|
7. |
フューエルインジェクター |
8. |
Oリング（緑） |
|
|
- 構成図内のシンボルマークについては、GI編構成図の見方を参照する。
Схема конфигурации Топливная форсунка, топливная трубка
