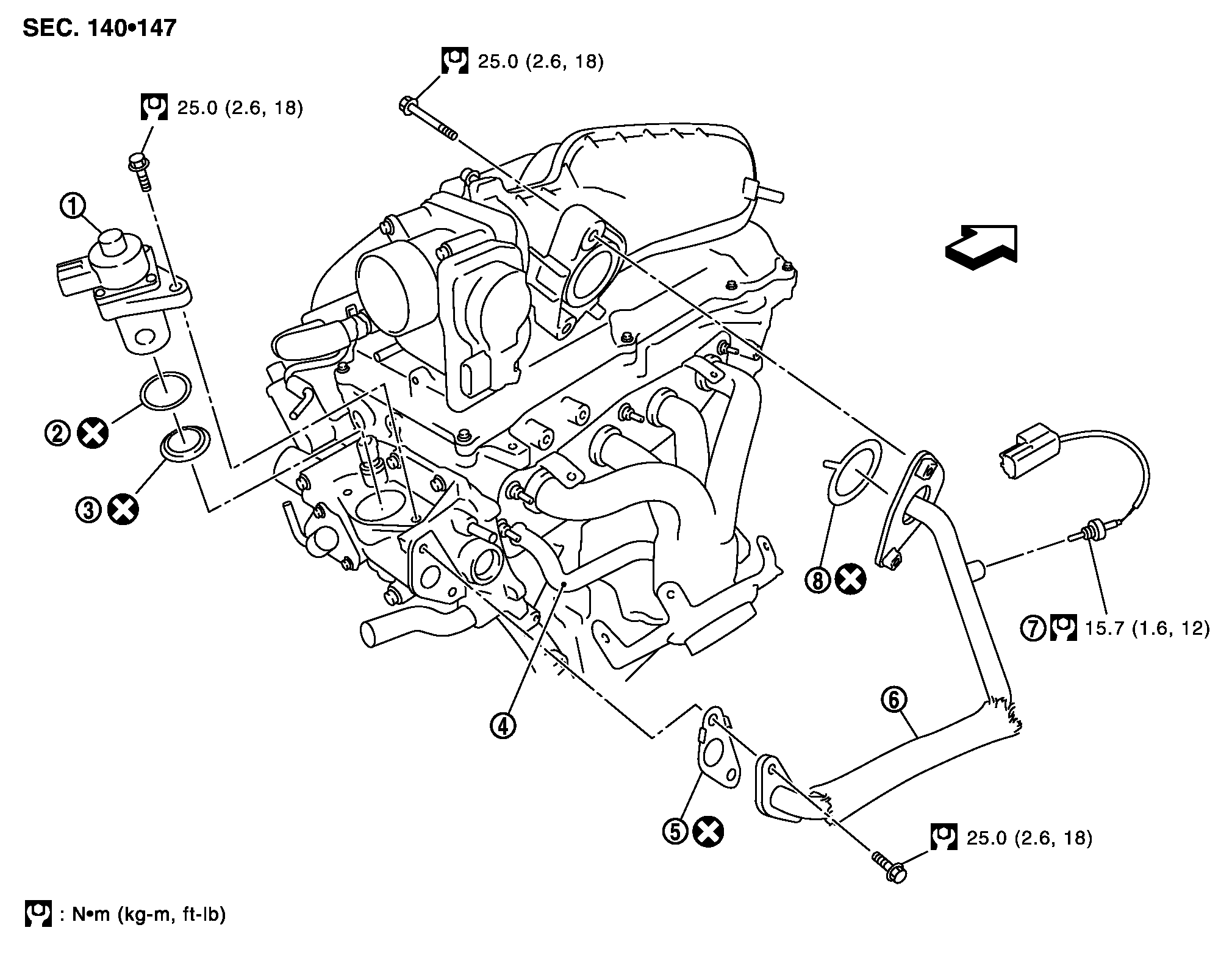

Схема конфигурации
|
1. |
電制EGRコントロールバルブ |
2. |
Oリング |
3. |
ホルダー |
|
4. |
EGRチューブ （参考：エキゾーストマニホールドと一体構造） |
5. |
ガスケット |
6. |
EGRガイドチューブ |
|
7. |
EGR温度センサ |
8. |
ガスケット |
|
|
|
： エンジンフロント |
|
|
|
|
- 構成図内のシンボルマークについては、GI編構成図の見方を参照する。
