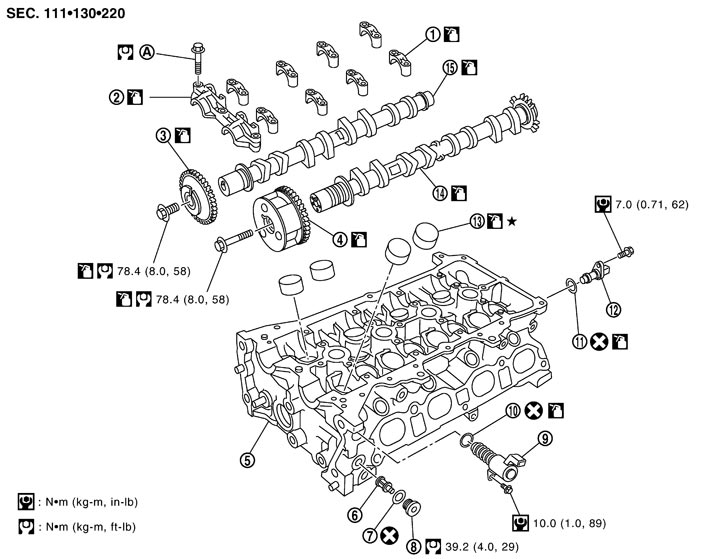

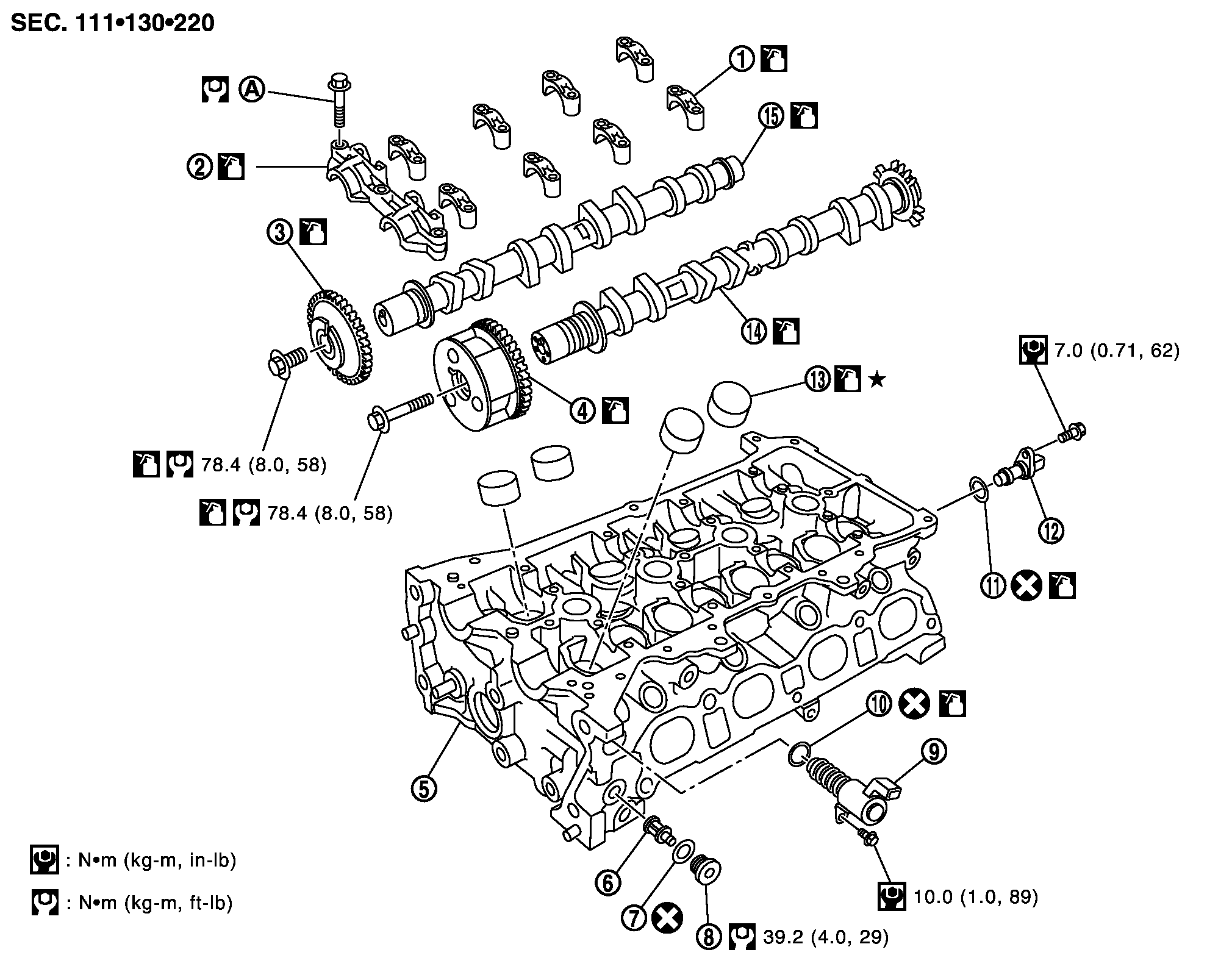

Схема конфигурации
|
1. |
カムシャフトブラケット（No. 2 – 5） |
2. |
カムシャフトブラケット（No. 1） |
3. |
カムスプロケット（EXH） |
|
4. |
カムスプロケット（INT） |
5. |
シリンダーヘッド |
6. |
オイルフィルター （インテークバルブタイミングコントロール経路用） |
|
7. |
ワッシャー |
8. |
プラグ |
9. |
インテークバルブタイミングコントロールソレノイドバルブ |
|
10. |
Oリング |
11. |
Oリング |
12. |
カムシャフトポジションセンサ |
|
13. |
バルブリフター |
14. |
カムシャフト（INT） |
15. |
カムシャフト（EXH） |
|
A. |
既刊 HR ENGINE ユニット整備要領書（A260301）参照 |
|
|
|
|
- 構成図内のシンボルマークについては、GI編構成図の見方を参照する。
