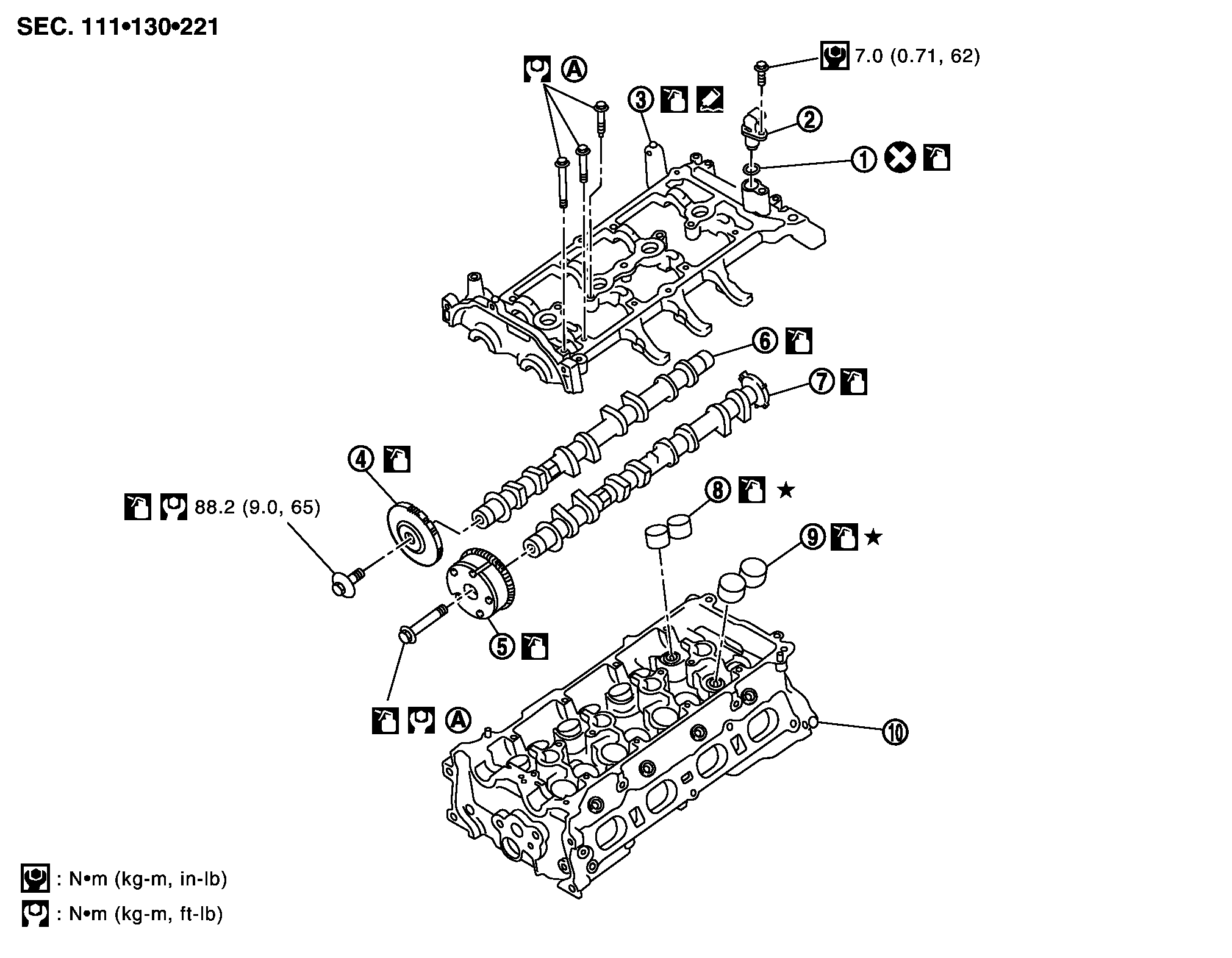

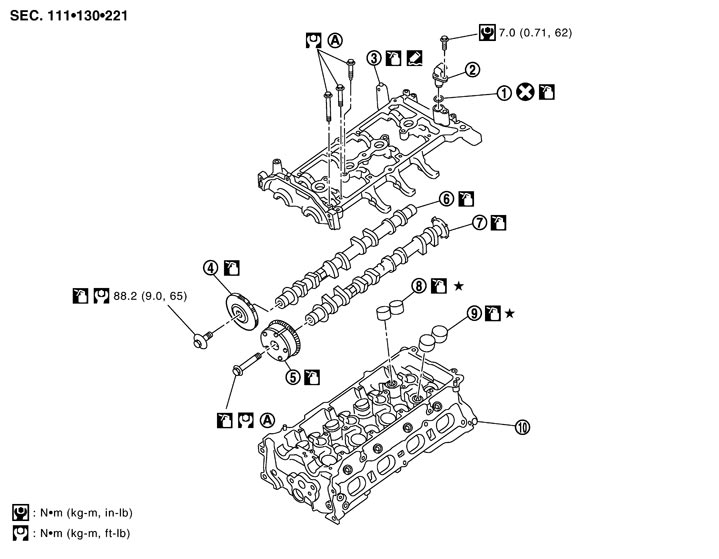

Схема конфигурации
|
1. |
Oリング |
2. |
カムシャフトポジションセンサ |
3. |
カムシャフトブラケット |
|
4. |
カムスプロケット（EXH） |
5. |
カムスプロケット（INT） |
6. |
カムシャフト（EXH） |
|
7. |
カムシャフト（INT） |
8. |
バルブリフター（EXH） |
9. |
バルブリフター（INT） |
|
10. |
シリンダーヘッド |
|
|
|
|
|
A. |
既刊MR ENGINE ユニット整備要領書（A260401）参照 |
|
|
|
|
- 構成図内のシンボルマークについては、GI編構成図の見方を参照する。
