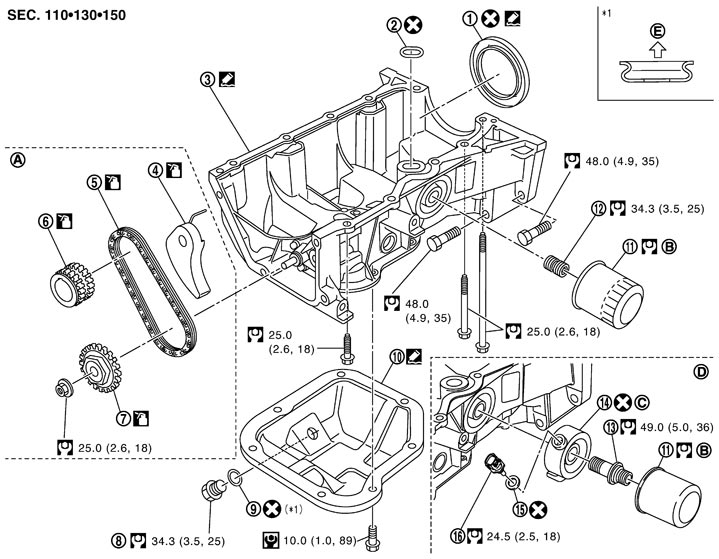

Схема конфигурации
|
1. |
リヤオイルシール |
2. |
Oリング |
3. |
オイルパン（アッパー） |
|
4. |
チェーンテンショナー（オイルポンプドライブチェーン用） |
5. |
オイルポンプドライブチェーン |
6. |
クランクスプロケット |
|
7. |
オイルポンプスプロケット |
8. |
オイルパンドレーンプラグ |
9. |
ワッシャー |
|
10. |
オイルパン（ロア） |
11. |
オイルフィルター |
12. |
オイルフィルタースタッド |
|
13. |
コネクターボルト |
14. |
オイルフィルターブラケット |
15. |
ワッシャー |
|
16. |
油温センサ |
|
|
|
|
|
A. |
タイミングチェーン参照 |
B. |
オイルフィルター参照 |
C. |
オイルフィルターブラケット参照 |
|
D. |
CVT |
E. |
オイルパン側 |
|
|
- 構成図内のシンボルマークについては、GI編構成図の見方を参照する。
