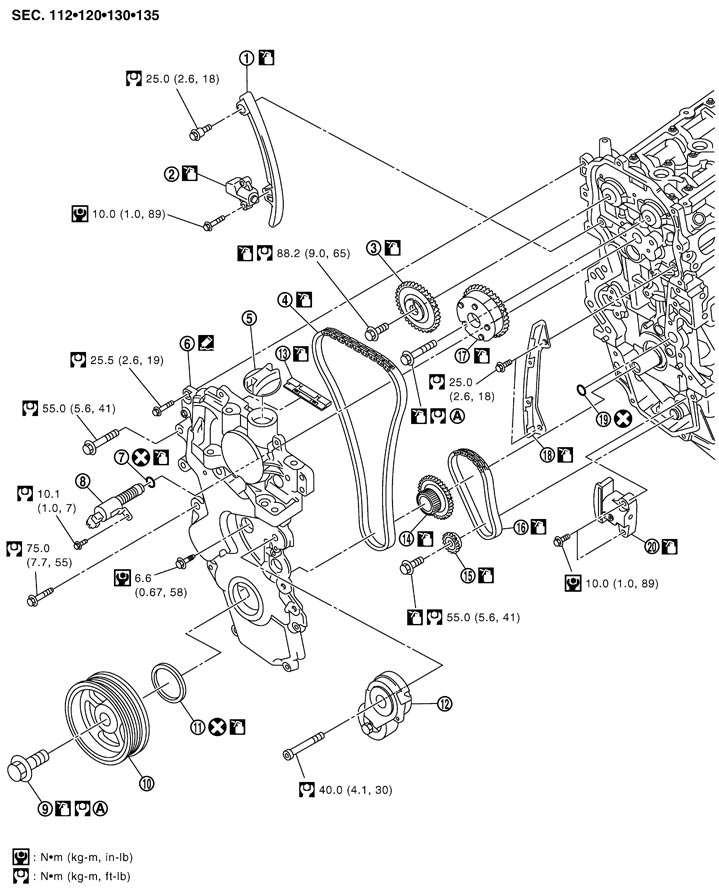

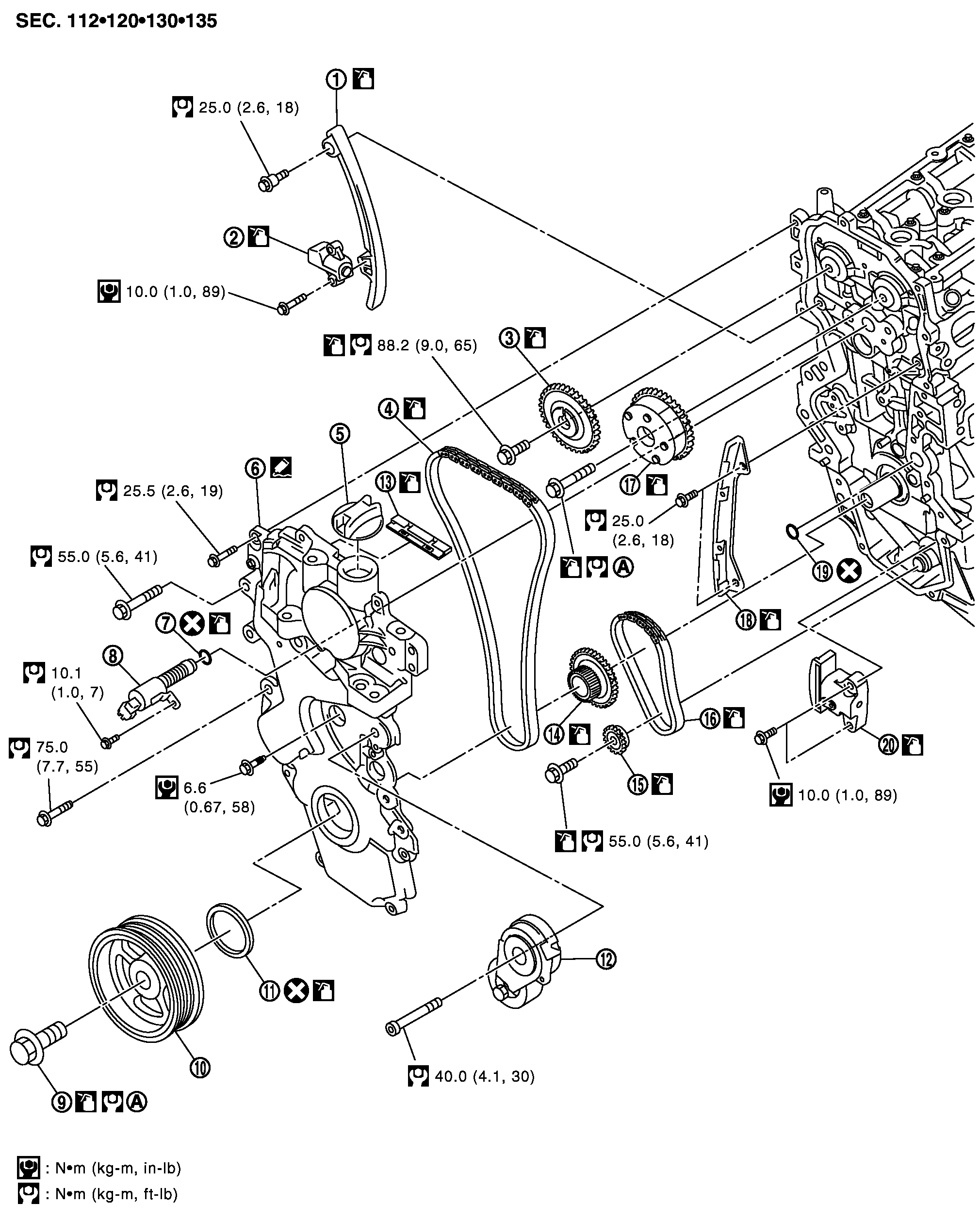

Схема конфигурации
|
1. |
タイミングチェーンスラックガイド |
2. |
チェーンテンショナー |
3. |
カムスプロケット（EXH） |
|
4. |
タイミングチェーン |
5. |
オイルフィラーキャップ |
6. |
フロントカバー |
|
7. |
Oリング |
8. |
インテークバルブタイミングコントロールソレノイドバルブ |
9. |
クランクプーリーボルト |
|
10. |
クランクプーリー |
11. |
フロントオイルシール |
12. |
補機ベルトオートテンショナー |
|
13. |
タイミングチェーンテンションガイド（フロントカバー側） |
14. |
クランクスプロケット |
15. |
オイルポンプスプロケット |
|
16. |
オイルポンプドライブチェーン |
17. |
カムスプロケット（INT） |
18. |
タイミングチェーンテンションガイド |
|
19. |
Oリング |
20. |
チェーンテンショナー（オイルポンプ用） |
|
|
|
A. |
既刊MR ENGINE ユニット整備要領書（A260401）参照 |
|
|
|
|
- 構成図内のシンボルマークについては、GI編構成図の見方を参照する。
