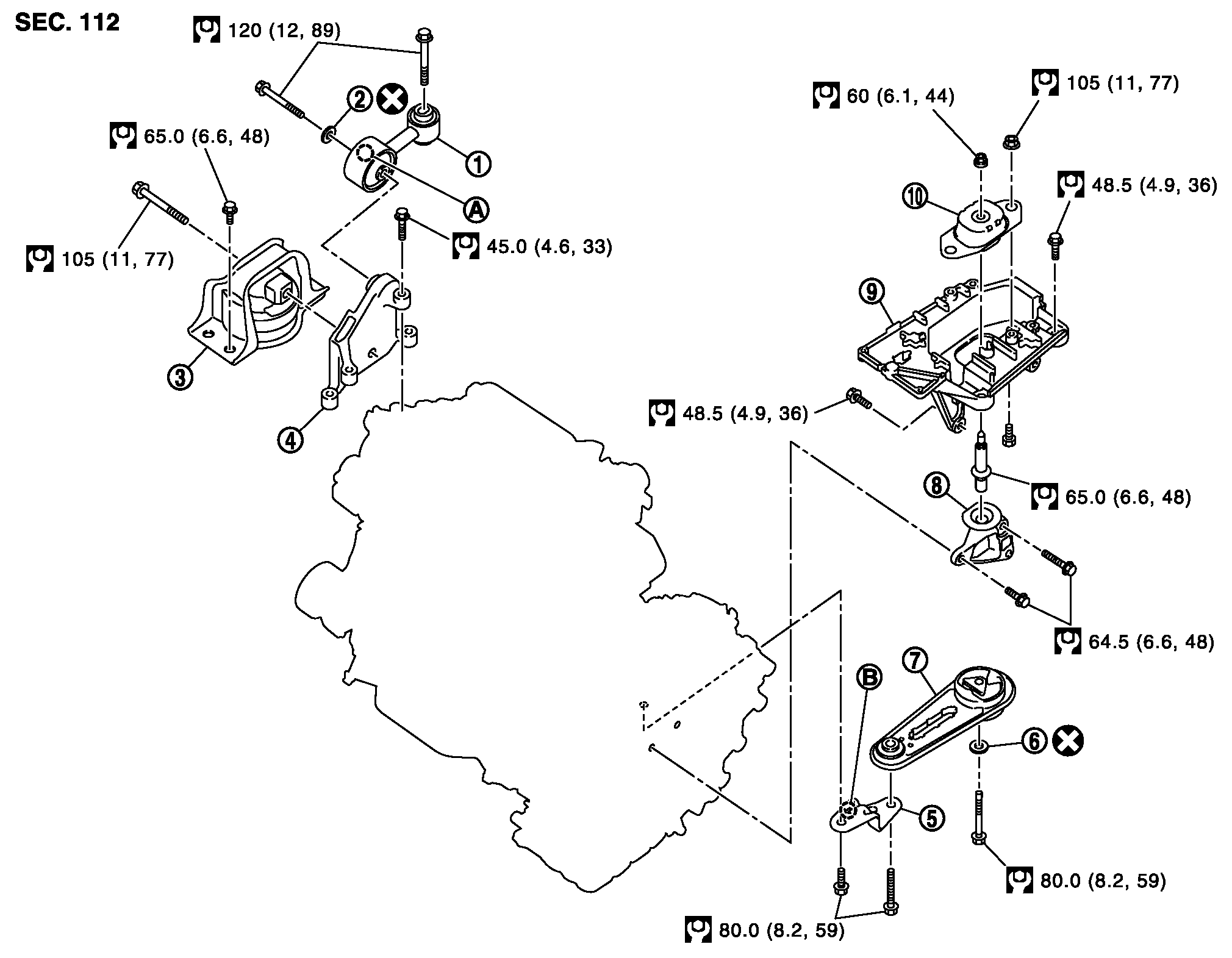

Схема конфигурации
|
1. |
右トルクロッド |
2. |
ワッシャー |
3. |
右エンジンマウントインシュレーター |
|
4. |
右エンジンマウントブラケット |
5. |
リヤエンジンマウントブラケット |
6. |
ワッシャー |
|
7. |
リヤトルクロッド |
8. |
左エンジンマウントブラケット（トランスアクスル側） |
9. |
左エンジンマウントブラケット（車両側） |
|
10. |
左エンジンマウントインシュレーター |
|
|
|
|
|
A. |
識別ペイント |
B. |
フロントマーク |
|
|
- 構成図内のシンボルマークについては、GI編構成図の見方参照する。
