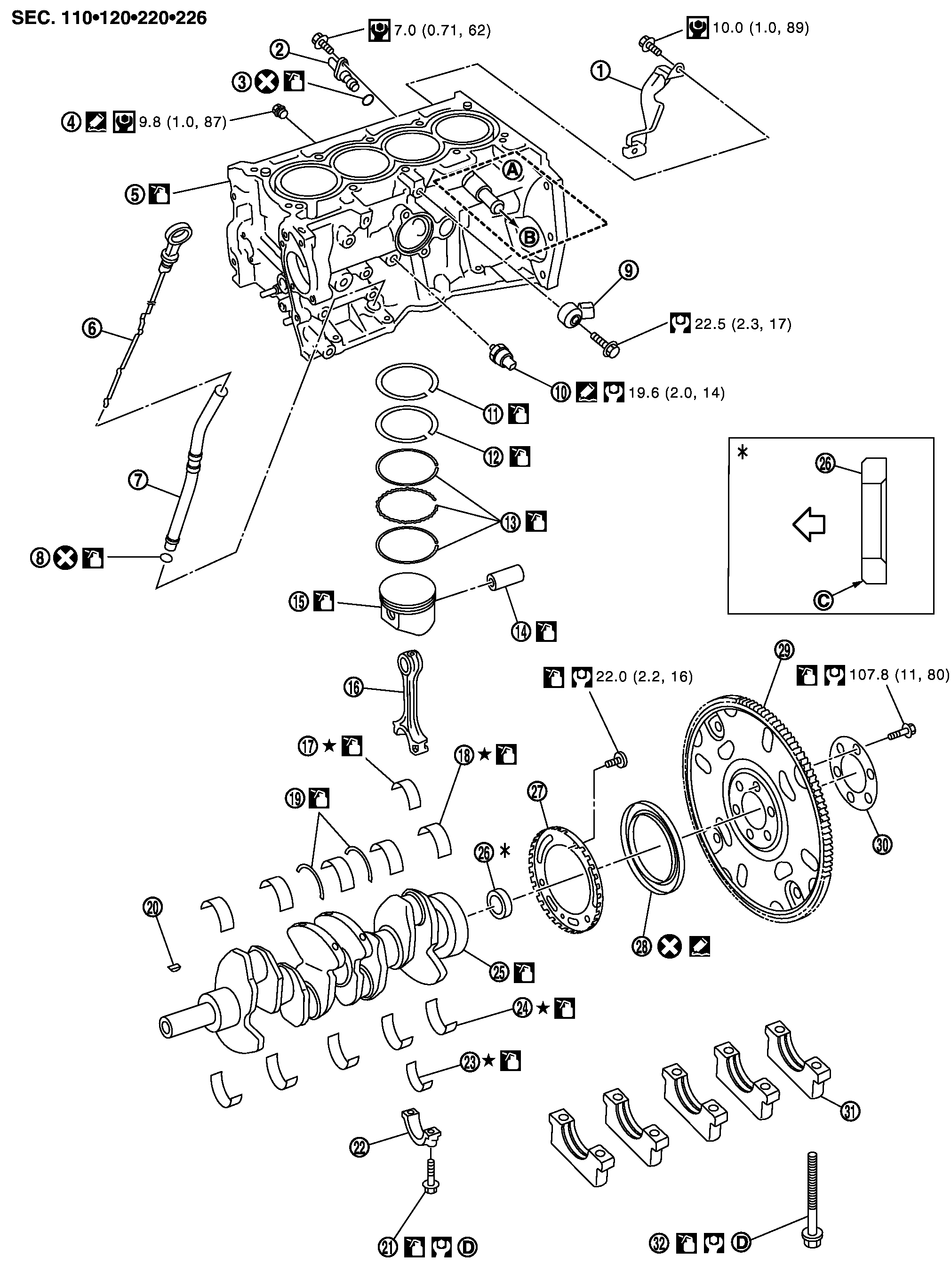

Схема конфигурации
|
1. |
クランクシャフトポジションセンサカバー |
2. |
クランクシャフトポジションセンサ |
3. |
Oリング |
|
4. |
冷却水ドレーンプラグ |
5. |
シリンダーブロック |
6. |
オイルレベルゲージ |
|
7. |
オイルレベルゲージガイド |
8. |
Oリング |
9. |
ノックセンサ |
|
10. |
オイルプレッシャースイッチ |
11. |
トップリング |
12. |
セカンドリング |
|
13. |
オイルリング |
14. |
ピストンピン |
15. |
ピストン |
|
16. |
コンロッド |
17. |
コンロッドベアリング（アッパー） |
18. |
メインベアリング （アッパー） |
|
19. |
スラストベアリング |
20. |
クランクシャフトキー |
21. |
コンロッドボルト |
|
22. |
コンロッドキャップ |
23. |
コンロッドベアリング（ロア） |
24. |
メインベアリング（ロア） |
|
25. |
クランクシャフト |
26. |
パイロットコンバーター |
27. |
シグナルプレート |
|
28. |
リヤオイルシール |
29. |
ドライブプレート |
30. |
レインフォースプレート |
|
31. |
メインベアリングキャップ |
32. |
メインベアリングキャップボルト |
|
|
|
A. |
CVT |
B. |
CVTオイルウオーマーへ |
C. |
面取り |
|
D. |
既刊HR ENGINEユニット整備書（A260301）参照 |
|
|
|
|
|
：クランクシャフト側 |
|
|
|
|
- 構成図内のシンボルマークについては、GI編構成図の見方を参照する。
