- 小ピッチ（6.35mm）のサイレントチェーンを採用した。
- サイレントチェーンによりスプロケットとの噛合い接触角を小さくし、また、チェーンの小ピッチ化によりスプロケットへの噛込み速度を遅くして、チェーン作動音の低減を図った。

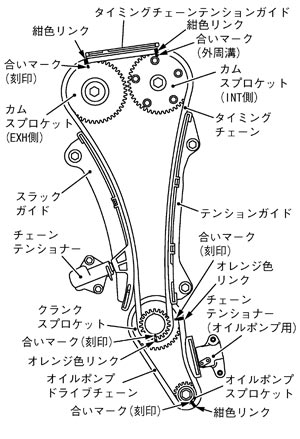

仕様- カムシャフト駆動用のタイミングチェーン及びオイルポンプドライブチェーンを採用した。
- 双方のチェーンに小ピッチサイレントチェーンを採用した。
- 小ピッチサイレントチェーンにすることでスプロケットの小型化等、カムシャフト駆動系のコンパクト化と軽量化を行い、騒音低減を図った。
|
カムシャフト駆動用 |
カムスプロケット |
歯数 |
46 |
|
|
クランクスプロケット |
歯数 |
23 |
||
|
タイミングチェーン |
全リンク数 |
162 |
||
|
タイミングマーク間リンク数 |
カムスプロケット（INT）～クランクスプロケット間 |
72 |
||
|
カムスプロケット（EXH）～カムスプロケット（INT）間 |
18 |
|||
|
オイルポンプ駆動用 |
クランクスプロケット |
歯数 |
38 |
|
|
オイルポンプスプロケット |
歯数 |
19 |
||
|
オイルポンプドライブチェーン |
全リンク数 |
64 |
||
|
クランクスプロケット～オイルポンプスプロケット間タイミングマークリンク数 |
42 |
|||
